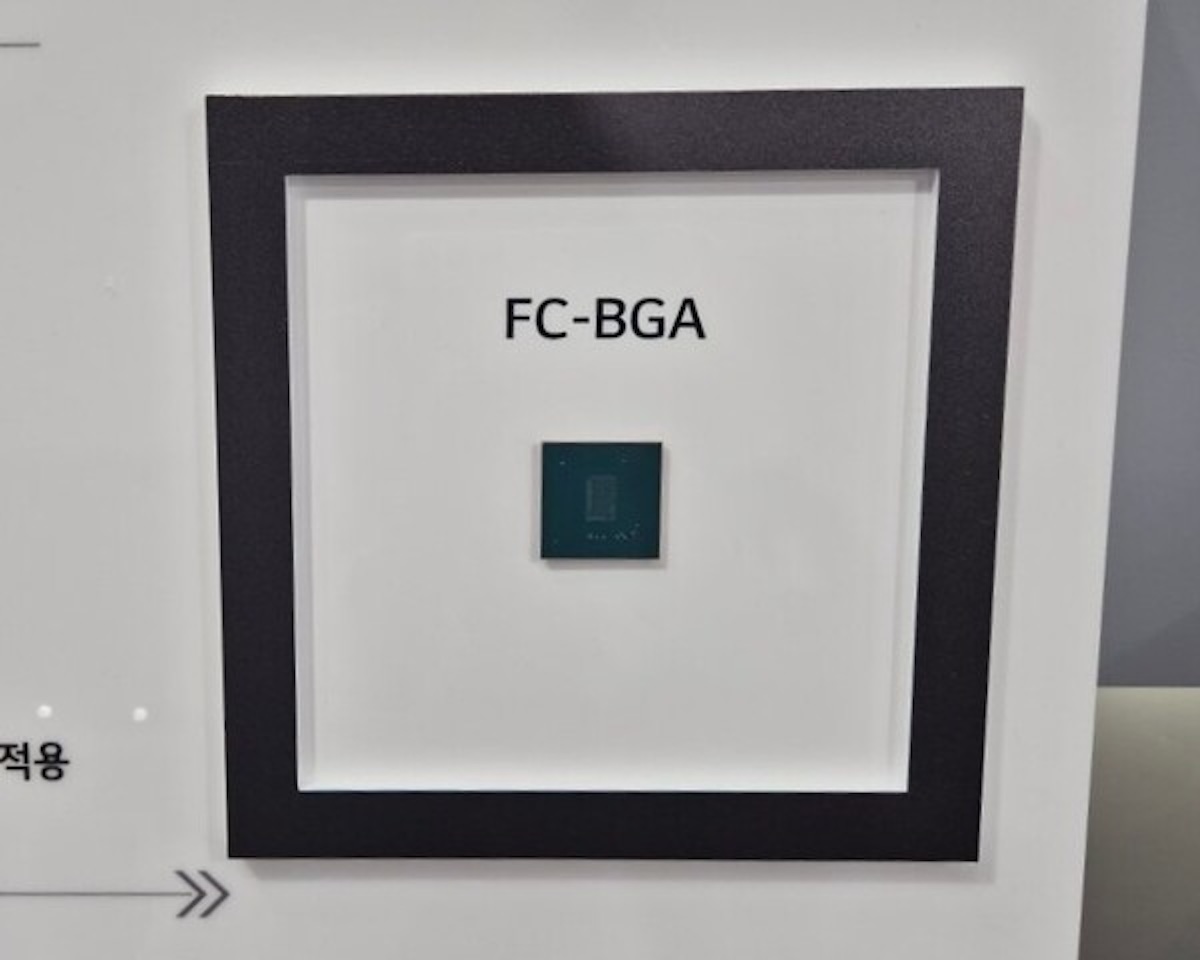

Les délais de livraison de certains laminés en cuivre (CCL) pour semi-conducteurs ont triplé : de deux semaines à six, selon des sources industrielles citées par The Elec. Ce glissement touche les CCL et les fibres de verre spéciales utilisés dans les substrats de puces avancées pour l’IA. Pas encore une pénurie franche — les fabricants ont des inventaires de sécurité — mais le signal est clair : la chaîne d’approvisionnement de l’infrastructure IA s’étend bien au-delà des GPU et des serveurs.

Le CCL, ce matériau discret au cœur de chaque puce avancée

Un CCL (Copper Clad Laminate) est une plaque de matériau isolant recouverte de couches de cuivre. C’est la base sur laquelle on fabrique circuits imprimés et substrats qui hébergent les semi-conducteurs. C’est l’une des couches physiques qui permet aux signaux électriques de circuler de façon fiable dans des systèmes de plus en plus denses.

Sa fabrication combine un prepreg — tissu de fibre de verre imprégné de résine — avec des feuilles de cuivre assemblées à chaud et sous pression. Le résultat doit tenir à des processus thermiques exigeants, garantir une stabilité mécanique et autoriser des circuits de plus en plus fins. Pour les puces haute performance destinées à l’IA, aux serveurs et aux réseaux à haute vitesse, ces critères se renforcent encore.

C’est là qu’entre en jeu le T-Glass, une fibre de verre à faible coefficient de dilatation thermique. Son rôle : réduire les déformations du substrat sous haute température. Cette stabilité rend possible des circuits plus fins et des substrats plus larges, deux nécessités croissantes pour l’encapsulation avancée et les modules serveurs IA. Jusqu’à récemment réservé aux substrats haut de gamme, le T-Glass s’impose dans des segments plus larges. Sur ce terrain, Nittobo détient une position dominante avec des certifications auprès des principaux acteurs du secteur, ce qui complique toute substitution rapide.

La demande premium réveille des tensions même sur les matériaux standards

La tension ne se limite pas aux produits les plus sophistiqués. Quand les fabricants orientent leurs lignes de production et leur capital vers des CCL à haute marge, la capacité disponible pour les matériaux standards — basés sur l’E-Glass — se réduit. Ce mécanisme est connu : lors de précédentes phases de tension dans les semi-conducteurs, un segment premium a régulièrement drainé des ressources au détriment des composants courants.

Les fabricants réagissent. Doosan a annoncé un investissement de 180 milliards de KRW pour étendre sa production de fibres de verre spéciales en Thaïlande, destinée à l’infrastructure IA et aux équipements réseau. Lotte Energy Materials et Doosan Electronics BG ont signé un accord pour développer des feuilles de cuivre HVLP et des CCL à faible perte, essentiels pour la transmission de données à haute vitesse. Nittobo a aussi annoncé en 2025 une extension de capacité de 15 milliards de yens pour ses fibres de verre spéciales.

La feuille de cuivre n’est pas un simple composant passif. Sa rugosité de surface, ses pertes diélectriques et sa stabilité thermique influencent directement les performances des réseaux à haute fréquence, des accélérateurs IA et des cartes à haute densité. Le marché ne cherche plus seulement du volume : il faut des CCL aux propriétés très précises, validées par les clients finaux. La certification prend plusieurs mois, ce qui rend la substitution difficile sous pression.

Une tension à surveiller, pas encore une crise

Le passage de deux à six semaines de délai oblige les fabricants à anticiper davantage, sécuriser des contrats et ajuster leurs stocks. Pour les concepteurs de puces et de serveurs, la disponibilité des matériaux d’encapsulation et de PCB devient un facteur de risque industriel à part entière, comparable à la surveillance des stocks de HBM ou de la capacité CoWoS.

Cette tension s’inscrit dans une dynamique plus large. Après les GPU, la mémoire HBM et les capacités de packaging avancé, l’attention se déplace vers des couches moins visibles : verre spécialisé, feuilles de cuivre, résines, substrats organiques. Les substrats vitrés pour puces réseau de nouvelle génération illustrent la même dynamique : les matériaux fondamentaux deviennent des points sensibles à mesure que les performances requises augmentent.

Si la demande continue au rythme actuel, les CCL avancés pourraient rejoindre la liste des goulots d’étranglement qui conditionnent le déploiement de l’IA. Ce ne sera pas le point le plus médiatisé — comme SK Hynix avec la mémoire HBM, certains composants discrets deviennent des ressources critiques — mais l’impact sera réel si les autres maillons de la chaîne sont déjà engagés.

Questions fréquentes

Qu’est-ce qu’un CCL dans le domaine des semi-conducteurs ?

Un laminé en cuivre (Copper Clad Laminate) est la base sur laquelle on fabrique circuits imprimés et substrats semi-conducteurs. Il combine un tissu de fibre de verre imprégné de résine avec des feuilles de cuivre, et doit répondre à des critères précis de stabilité thermique et de finesse de circuit.

Pourquoi l’IA augmente-t-elle la demande en CCL ?

Les puces et serveurs IA exigent des substrats plus grands, stables thermiquement et capables de supporter des signaux à haute fréquence. Les CCL premium — avec T-Glass et cuivre HVLP — répondent à ces contraintes, mais leur production est limitée et leur certification prend plusieurs mois.

Qu’est-ce que le T-Glass et pourquoi est-il stratégique ?

Le T-Glass est une fibre de verre à faible coefficient de dilatation thermique qui réduit les déformations des substrats sous haute température. Il rend possibles des circuits plus fins et des encapsulations plus fiables. Nittobo en est le fournisseur dominant, avec des certifications exclusives auprès des grands clients du secteur.

La situation actuelle est-elle une pénurie grave ?

Pas encore. Les fabricants de substrats ont des inventaires de sécurité et les fournisseurs étendent leur capacité. Mais les délais triplés (de 2 à 6 semaines) signalent une tension réelle qui oblige à anticiper les approvisionnements bien à l’avance.

via : thelec
