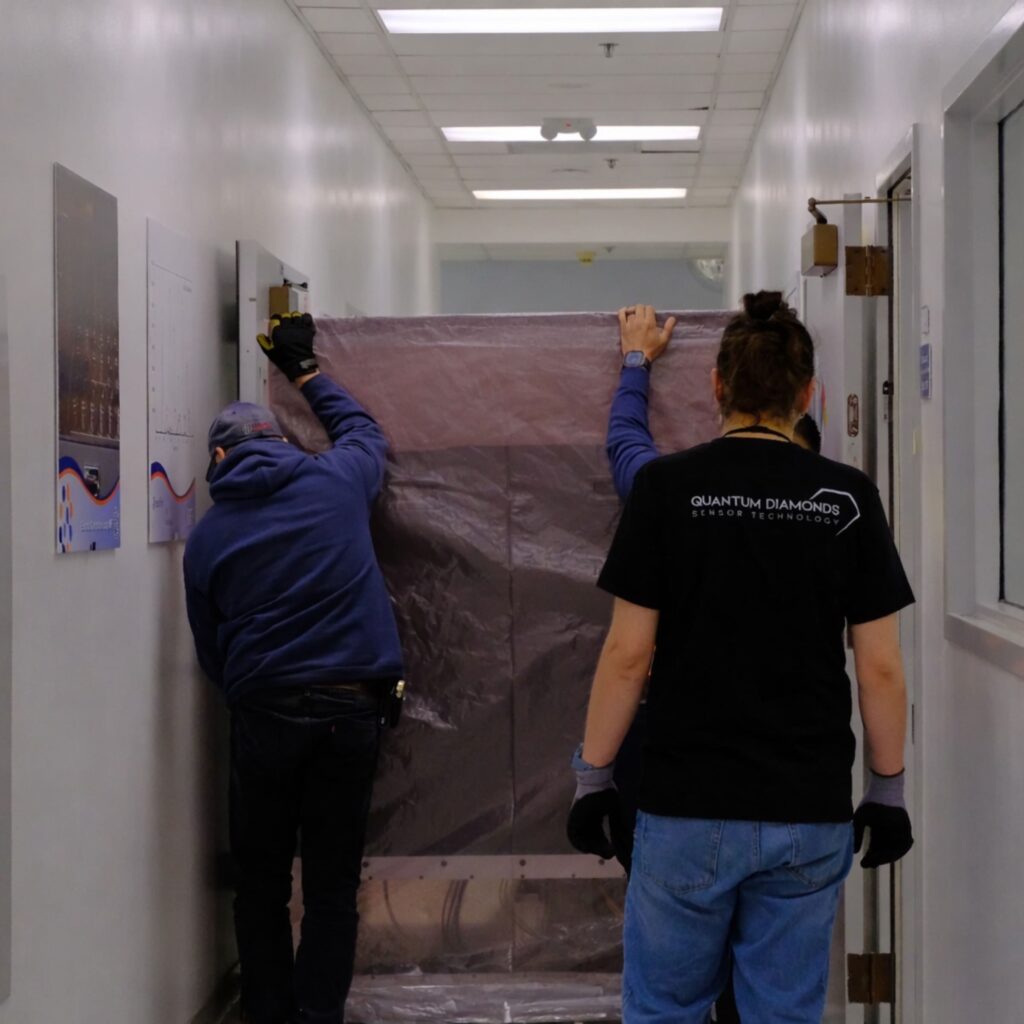

Une entreprise allemande fondée en 2022 vient d’installer son équipement d’inspection de puces dans le laboratoire de référence de Hsinchu, Taïwan. QuantumDiamonds a déployé son système QDm.1 chez Integrated Service Technology (iST), l’un des prestataires les plus reconnus dans l’analyse de défaillances de semi-conducteurs. C’est la première installation en Asie de cette technologie issue de la détection quantique par diamant. Le signal envoyé à l’industrie mondiale des chips est clair : la métrologie quantique quitte le laboratoire académique pour entrer dans la chaîne de production industrielle.

Hsinchu : un choix stratégique au cœur des semi-conducteurs

Hsinchu n’est pas une ville ordinaire dans l’univers des puces. Ce pôle taïwanais concentre des acteurs couvrant l’intégralité de la chaîne de valeur des semi-conducteurs : fabrication avancée, conception, emballage, tests, matériaux et analyse de défaillances. Installer le QDm.1 chez iST dans ce périmètre, c’est s’adresser directement aux fabricants qui buient quotidiennement contre les limites des méthodes d’inspection traditionnelles.

iST figure parmi les prestataires de référence pour la vérification, la fiabilité et l’analyse de défaillances destinées aux fabricants de puces premium. Sa clientèle travaille sur des architectures complexes, des prototypes coûteux et des modules à haute valeur ajoutée. Pour ces clients, endommager une puce pendant un test d’analyse représente une perte directe, parfois considérable. Le système QDm.1 répond exactement à cette contrainte : il inspecte sans détruire.

Kevin Berghoff, PDG de QuantumDiamonds, présente cette installation comme la preuve que la détection quantique est opérationnelle dans des environnements industriels exigeants. Peter Lemmens, responsable APAC, souligne que Hsinchu offre une plateforme idéale pour démontrer cette technologie aux marchés taïwanais, japonais et coréens. Quelques semaines avant, QuantumDiamonds avait déjà signé une première installation aux États-Unis chez Eurofins EAG Laboratories à Sunnyvale, Californie. Deux pôles clés de la fabrication mondiale de puces sont donc désormais couverts.

QDm.1 : la physique quantique au service du diagnostic non-destructif

Le principe du QDm.1 repose sur la Quantum Diamond Microscopy. Cette technique exploite des centres nitrure-vacance (NV) intégrés dans la matrice cristalline d’un diamant. Ces défauts contrôlés sont extrêmement sensibles aux champs magnétiques environnants. Puisque tout courant électrique génère un champ magnétique, le système peut cartographier les trajets de courant à l’intérieur d’un chip ou d’un module d’emballage avancé, sans découpe, sans ponçage, sans ouverture couche par couche.

Une étude scientifique récente illustre concrètement ce potentiel : elle porte sur l’analyse d’un module Integrated Fan-Out Package-on-Package, le type d’emballage utilisé dans les puces d’iPhone. Les couches de redistribution denses et les interconnexions enfouies de ce composant rendent les méthodes conventionnelles inefficaces sans destruction préalable. La Quantum Diamond Microscopy a permis de localiser les courts-circuits et de visualiser les trajets de courant sans toucher au dispositif. Ce type de validation sur des composants réels de production industrielle est déterminant pour crédibiliser la technologie auprès des fabricants.

L’avantage devient encore plus tangible sur les architectures 2,5D et 3D. Ces configurations empilent plusieurs puces, mémoires et interposers dans un même boîtier. Les interconnexions sont plus denses, les couches enterrées plus nombreuses, et les réseaux d’alimentation par l’arrière (backside power delivery) rendent les défauts encore plus difficiles à localiser. La cartographie des courants par le QDm.1 permet d’identifier rapidement des défauts qui, avec les méthodes classiques, pouvaient mobiliser plusieurs jours d’analyse.

Limites des méthodes actuelles face aux puces de nouvelle génération

Les outils d’inspection en place dans l’industrie — microscopie électronique, radiographie X, thermographie, probing électrique, préparation physique d’échantillons — ont été conçus pour des générations de puces plus simples. Chaque nouvelle architecture les met davantage sous pression. Les chips ne sont plus simplement plus petits : ils sont multicouches, empilés, et leur inspection requiert des méthodes adaptées à leur complexité croissante.

Les matériaux à large bande interdite comme le nitrure de galium (GaN) et le carbure de silicium (SiC), utilisés dans les applications haute puissance, automobile, radiofréquence et télécommunications, posent des défis supplémentaires. Leur caractérisation et leur analyse de fiabilité bénéficient directement d’une technique capable d’observer les courants internes sans intervention physique. Cette capacité à détecter des points chauds électriques ou des défauts d’interconnexion sans endommager des composants coûteux représente un avantage économique mesurable.

Dans ce contexte de guerre technologique pour les puces avancées, où les tensions géopolitiques influencent les chaînes d’approvisionnement mondiales — comme l’illustre la situation de Nvidia sur le marché chinois — la maîtrise des outils d’inspection et de métrologie devient un enjeu de souveraineté industrielle autant que de compétitivité commerciale.

L’Europe mise 152 millions sur la métrologie quantique des chips

Spin-off de l’Université Technique de Munich, QuantumDiamonds a été fondée en 2022. Son ancrage académique allemand contraste avec une ambition résolument industrielle et mondiale. En décembre 2025, la société a annoncé un plan d’investissement de 152 millions d’euros pour construire à Munich une usine dédiée à la production de systèmes d’inspection basés sur la détection par capteurs quantiques. Ce financement devrait s’appuyer sur des soutiens publics du gouvernement fédéral allemand et de la Bavière, dans le cadre du European Chips Act.

Cet investissement s’inscrit dans une logique européenne plus large. L’ambition de l’Europe dans les semi-conducteurs ne se résume pas à construire des usines de fabrication de wafers. Elle passe aussi par le renforcement d’une chaîne de valeur complète : équipements, matériaux, métrologie, emballage avancé, logiciels de conception. ASML a démontré qu’une entreprise européenne peut occuper une position critique dans cette chaîne mondiale en maîtrisant une technologie clé — la lithographie EUV. QuantumDiamonds cherche à reproduire ce modèle sur le segment de la métrologie quantique.

La route reste longue. L’adoption de nouvelles méthodes dans la fabrication de semi-conducteurs est lente et conditionnée à des validations industrielles rigoureuses : tests comparatifs prolongés, intégration dans les processus existants, reproductibilité à l’échelle, support technique dédié. L’installation chez iST à Hsinchu représente une étape de validation décisive, pas une adoption de masse. Mais c’est précisément le type d’étape qui précède, dans cette industrie, les déploiements à grande échelle.

Perspectives : la détection quantique dans la course aux puces IA

La course à l’intelligence artificielle, aux chiplets et aux emballages avancés ne concerne pas uniquement les processus de gravure ou la capacité de production des fonderies. Elle exige des outils capables de vérifier le bon fonctionnement d’architectures complexes, de diagnostiquer rapidement les défaillances et de réduire les coûts d’analyse. QuantumDiamonds positionne son QDm.1 précisément à cette intersection.

Dans une industrie où quelques jours de retard dans le diagnostic d’un défaut peuvent représenter des millions d’euros de pertes, réduire le temps d’analyse tout en préservant les échantillons est un argument de poids. La détection quantique par diamant ouvre une fenêtre d’observation sur les circuits intégrés les plus complexes, sans les altérer. Si QuantumDiamonds parvient à industrialiser et à standardiser cette approche, elle pourrait s’imposer comme une brique technologique incontournable dans la fabrication des prochaines générations de puces.

Questions fréquentes sur la microscopie quantique de QuantumDiamonds

Qu’est-ce que le système QDm.1 de QuantumDiamonds ?

Le QDm.1 est un microscope quantique qui exploite des centres nitrure-vacance dans des diamants pour mesurer les champs magnétiques produits par les courants électriques à l’intérieur des puces. Il permet de cartographier les trajets de courant et de localiser les défaillances sans ouvrir, couper ni endommager le composant analysé.

Pourquoi Taïwan est-il un marché prioritaire pour cette technologie ?

Taïwan, et Hsinchu en particulier, concentre une part majeure de la fabrication et de l’analyse de défaillances de semi-conducteurs au niveau mondial. Les laboratoires comme iST travaillent sur des puces de pointe pour lesquelles les méthodes d’inspection traditionnelles atteignent leurs limites. C’est donc le terrain idéal pour valider la technologie de QuantumDiamonds en conditions industrielles réelles.

Quels types de puces bénéficient le plus de cette approche ?

Les architectures 2,5D et 3D (chiplets empilés, interposers), les modules à emballage avancé (Fan-Out Package-on-Package), et les composants en matériaux à large bande (GaN, SiC) sont les premiers bénéficiaires. Ces structures denses et multicouches sont précisément celles que les techniques conventionnelles peinent à analyser sans destruction préalable.

Quel est l’enjeu stratégique pour l’Europe dans ce domaine ?

L’Europe cherche à renforcer sa position dans la chaîne de valeur des semi-conducteurs au-delà de la fabrication de wafers. QuantumDiamonds, avec son projet d’usine à Munich soutenu par le European Chips Act (152 M€), vise à occuper un segment critique : la métrologie quantique. Ce positionnement rappelle celui d’ASML dans la lithographie EUV — une niche technologique qui peut devenir un point de passage obligé à l’échelle mondiale.

La technologie est-elle déjà adoptée industriellement ?

Pas encore à grande échelle. Les installations chez iST à Hsinchu et chez Eurofins EAG à Sunnyvale sont des déploiements de validation industrielle. L’adoption à grande échelle dans les lignes de production exige des validations comparatives longues, une intégration dans les processus existants et une reproductibilité démontrée. Ces étapes sont en cours, mais la commercialisation de masse reste à venir.
