Le recuit laser est en train de passer d’une technique spécialisée dans la fabrication de semi-conducteurs à un outil de plus en plus essentiel pour trois domaines de croissance : les puces de puissance à base de carbure de silicium, les mémoires NAND 3D de plus de 400 couches et les processus logiques de pointe. La raison est simple : à mesure que les matériaux deviennent plus difficiles à traiter et que les structures s’approfondissent ou se miniaturisent, appliquer une chaleur précise, localisée, pendant des temps très courts peut faire toute la différence entre un procédé viable et un autre trop agressif pour la plaquette.

Le recuit, ou annealing, est un traitement thermique utilisé pour réparer les dommages dans le réseau cristallin et activer les dopants introduits par implantation ionique. Dans le cas du silicium classique, cela fait des années que cette étape fait partie intégrante de la fabrication des puces. La nouveauté est que l’industrie l’étend désormais à des matériaux et structures où le chauffage traditionnel est plus complexe, comme le carbure de silicium (SiC), les mémoires NAND 3D ultra-denses ou les nœuds logiques de 2 nanomètres et au-delà.

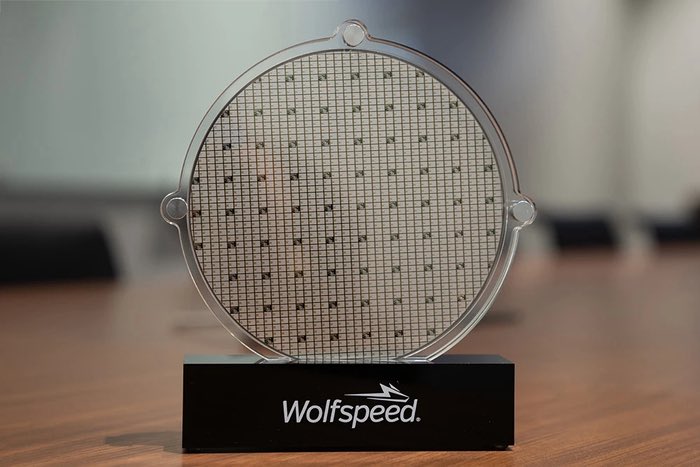

Selon des sources industrielles citées par des médias sud-coréens, Wolfspeed, un des grands acteurs sur le marché des wafers en SiC, progresserait vers l’adoption d’équipements de recuit laser, avec des négociations pour une première commande en volume limité, susceptible d’évoluer par la suite. Ces informations corroborent une tendance plus large : le passage au SiC sur des wafers de 200 mm, un changement qui exige des processus plus stables, reproductibles et compatibles avec une production à grande échelle.

Le SiC oblige à repenser le traitement thermique

Le carbure de silicium est devenu un matériau stratégique pour les semi-conducteurs de puissance. Il supporte mieux les hautes températures, les hautvolts, et les conditions exigeantes, surpassant le silicium traditionnel, ce qui le rend particulièrement attractif pour les véhicules électriques, les onduleurs, les chargeurs rapides, les énergies renouvelables, les trains, l’industrie et les centres de données. Wolfspeed a annoncé en 2025 le lancement commercial de sa gamme de matériaux SiC de 200 mm, une étape importante pour amener cette technologie à une fabrication à plus grande échelle.

Le problème réside dans le processus. Si le silicium peut être recuit à environ 1 000 °C, le SiC peut nécessiter des températures supérieures à 1 600 °C pour activer les dopants et former des contacts électriques adéquats. Ce niveau thermique introduit des risques : dommages superficielles, défauts à l’interface, tensions mécaniques, dégradation des couches déjà traitées, et difficultés à assurer une uniformité sur de grandes plaquettes.

Le recuit laser offre une alternative, car il permet de chauffer des régions très localisées pendant des temps extrêmement courts. Au lieu de soumettre toute la plaquette à une charge thermique prolongée, le laser fournit de l’énergie là où c’est nécessaire. Cela réduit la charge thermique totale et facilite la formation de contacts ohmiques dans les dispositifs SiC. La littérature technique a déjà documenté l’utilisation du recuit laser pour les contacts arrière dans les dispositifs de puissance SiC, notamment grâce à sa capacité à améliorer le contact électrique sans ajouter une charge thermique importante en surface de la plaquette.

La transition vers des wafers de 8 pouces renforce cette opportunité. Agrandir le diamètre permet de fabriquer davantage de chips par wafer et de réduire les coûts unitaires, mais cela amplifie aussi les défis d’uniformité, de défauts, et de contrôle du processus. Plus la plaquette est grande, plus il est crucial d’appliquer l’énergie avec précision et de façon reproductible.

Samsung étudierait également l’intégration du recuit laser dans sa stratégie pour entrer dans la fabrication du SiC, avec une production en volume prévue vers 2028 selon DigiTimes. Si ce calendrier se confirme, l’adoption d’équipements spécialisés pour le SiC deviendra une étape clé pour rivaliser avec des acteurs déjà bien positionnés dans la puissance avancée.

NAND 400 couches : le défi de la profondeur

Le second front concerne la mémoire NAND 3D. Les fabricants augmentent depuis des années le nombre de couches pour améliorer la capacité et réduire le coût par bit. Le passage à plus de 400 couches présente des défis physiques de plus en plus difficiles : structures plus hautes, canaux plus profonds, complexité accrue du gravure, et risque accru de dégradation électrique ou d’instabilités mécaniques.

La pièce maîtresse est le canal vertical – le channel hole – qui relie les cellules empilées. Plus il y a de couches, plus le canal doit être profond. Cela complique la gravure, l’uniformité et les propriétés électriques de la structure. Si le canal ne conserve pas une bonne qualité, la performance et la fiabilité de la mémoire en pâtissent.

Le recuit localisé peut aider en cristallisant sélectivement certaines régions du canal. Il ne s’agit pas de chauffer toute la structure, mais d’intervenir là où le matériau doit voir ses propriétés électriques ou structurelles améliorées. Pour une NAND de plus de 400 couches, cette capacité pourrait devenir un outil clé pour continuer à faire évoluer ces mémoires sans que le processus ne devienne trop fragile.

Samsung aurait déjà finalisé le développement de la technologie NAND 400 couches, et commencerait sa mise en production à Pyeongtaek, selon Business Korea. Si chaque fabricant suit sa propre voie, le message est commun : la NAND entre dans une phase où l’augmentation du nombre de couches nécessite de nouvelles solutions procédurales, au-delà des simples améliorations du gravure ou de la déposition.

Cette évolution a aussi des implications pour l’intelligence artificielle. La demande croissante de stockage pour les centres de données, l’inférence, les modèles multimodaux, et les mémoires de contexte exerce une pression accrue sur la NAND commerciale. Les SSD à haute capacité ont besoin de plus de densité, d’efficacité et de fiabilité. Si la NAND de 400 couches ou plus devient la norme, des technologies comme le recuit laser pourraient prendre une importance stratégique dans la chaîne de fabrication.

Nouveaux enjeux avec les nœuds de 2 nm

Le troisième domaine concerne les semi-conducteurs logiques avancés. Avec les nœuds des 2 nm et au-delà, les marges de procédé sont très serrées. L’industrie doit maîtriser dopants, défauts, interfaces et tensions avec une précision extrême. Dans ce contexte, les traitements thermiques classiques peuvent s’avérer trop larges ou trop agressifs pour certaines structures.

Certains fournisseurs et fabricants utilisent déjà depuis un certain temps le recuit laser dans leurs processus avancés. TheElec a signalé en 2023 que DIT fournissait des équipements de recuit laser à SK Hynix, pour réparer des dommages sur plaquettes après implantation ionique. Bien que ce cas concerne la mémoire, il montre que les outils laser prennent une place de plus en plus importante dans la fabrication à haute précision.

Le marché des équipements se veut également dynamique. Divers analystes prévoient une croissance pour les machines de recuit laser, notamment pour des applications dans le SiC. Bien que les chiffres varient selon les sources, le consensus indique une expansion tiraillée par la demande en puissance, mémoires avancées et nœuds logiques demanding.

Ce contexte présente cependant aussi des défis. Le recuit laser nécessite un contrôle précis de l’énergie, de l’uniformité, de la vitesse, tout en étant intégré dans une ligne de production. Un paramétrage incorrect peut induire l’apparition de défauts ou variabilités. De plus, chaque application requiert des réglages spécifiques : recuit d’un contact en SiC, cristallisation d’un canal NAND ou activation de dopants dans un nœud avancé ne se traitent pas de la même manière.

Pour les fabricants d’équipements, cette croissance ouvre un marché prometteur. Pour les fonderies et fabricants de mémoire, le recuit laser offre une solution pour résoudre des problèmes que seul le simple advanced lithography ou la gravure ne peuvent régler. Et pour tout le secteur, cela confirme une tendance profonde : chaque nouvelle génération de puces nécessite une spécialisation accrue des procédés, reléguant ces traitements de plus en plus en amont ou en aval dans la chaîne.

Le recuit laser n’est pas une technologie nouvelle, mais son moment pourrait être venu. Le SiC réclame des processus thermiques moins agressifs, la NAND 400 couches demande des traitements plus localisés, et les nœuds de 2 nm réduisent la marge d’erreur. Dans tous ces cas, chauffer moins, mieux, et précisément là où il faut peut constituer un avantage compétitif certain.

Questions fréquentes

Qu’est-ce que le recuit laser en semi-conducteurs ?
Il s’agit d’un traitement thermique utilisant un laser pour chauffer des zones spécifiques d’une plaquette pendant des temps très courts. Il sert à réparer des dommages cristallins, activer des dopants ou modifier les propriétés électriques sans soumettre toute la plaquette à des températures élevées.

Pourquoi est-ce pertinent pour les puces en carbure de silicium ?
Car le SiC nécessite des températures bien supérieures à celles du silicium pour certains traitements. Le recuit laser permet un chauffage localisé, réduisant le stress thermique sur la plaquette et ses couches déjà traitées.

Quel lien avec la NAND de plus de 400 couches ?
Avec l’augmentation du nombre de couches, les canaux verticaux deviennent plus profonds, plus difficiles à stabiliser. Le recuit localisé peut cristalliser sélectivement des régions du canal pour améliorer leurs propriétés électriques.

Le marché des équipements laser pour puces peut-il croître ?
Oui. La croissance du SiC, de la NAND avancée, et des nœuds de 2 nm ou plus petits, augmente l’intérêt pour des solutions de recuit laser plus précises et adaptées à une production en volume.
