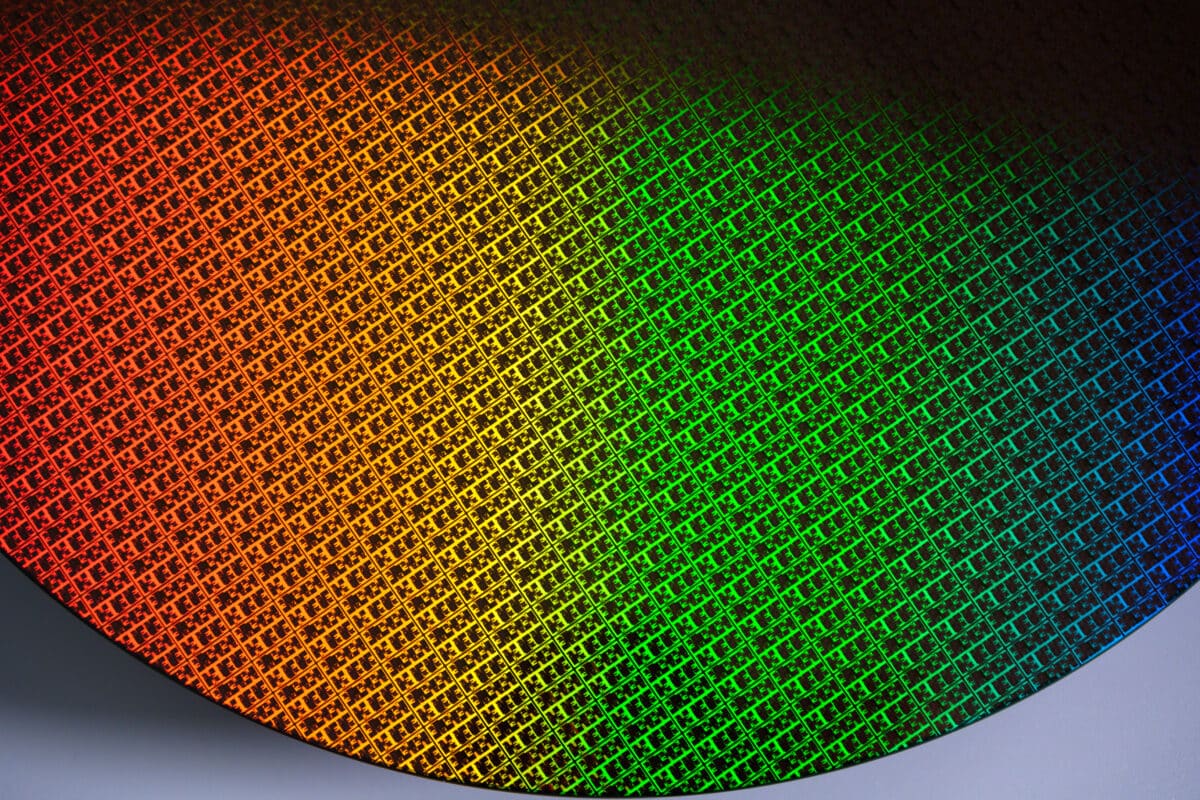

Intel Foundry a présenté au Symposium VLSI 2026 un message clair à ses clients, partenaires et investisseurs : le processus Intel 18A-P est désormais en phase de production de risque. Cette technologie constitue la première amélioration de performance au sein de la famille Intel 18A — +9 % de performance à consommation équivalente, ou -18 % de consommation pour une performance identique — avec une compatibilité de règles de conception maintenue avec 18A, ce qui facilite la réutilisation des designs existants.

L’annonce revêt une importance particulière pour Intel Foundry. La société ne fabrique plus seulement pour elle-même : elle cherche à se positionner comme alternative avancée à TSMC et Samsung pour des clients tiers. Dans ce contexte, chaque avancée technologique doit prouver quelque chose de concret, pas seulement impressionner lors d’un symposium.

Intel 18A-P : les chiffres derrière le nœud

Intel 18A-P s’appuie sur RibbonFET (transistors gate-all-around) et PowerVia (alimentation par la face arrière du wafer), les deux innovations clés déjà introduites dans 18A. L’évolution porte sur des optimisations ciblées : une nouvelle option transistor baptisée Power Boost, une ingénierie de tension pour le PMOS, de nouvelles options faibles consommation et haute performance, et un cinquième niveau de tension de seuil entre ULVT et LVT pour plus de flexibilité.

Les données présentées au Symposium VLSI vont au-delà des chiffres de performance bruts. Intel annonce une réduction de 11 % de la surface câblée grâce à PowerVia et une diminution de 10 fois des chutes dynamiques de tension par rapport à une alimentation frontale comparable. Cela se traduit par jusqu’à 6 % de fréquence supplémentaire ou plus de 15 % de réduction de la consommation dynamique — des gains mesurables, pas des estimations marketing.

La production de risque : ce que ça veut dire concrètement

La production de risque n’est pas la production de masse. C’est l’étape préparatoire qui valide la fabrication, la performance des wafers et la préparation industrielle avant un déploiement à volume. Pour les clients d’une fonderie, cette phase est cruciale : elle leur permet de commencer à valider leurs designs et à préparer leurs produits finaux. Intel confirme ainsi respecter le calendrier communiqué à ses clients et partenaires l’an dernier.

Le vrai test viendra plus tard. Dans l’industrie des semi-conducteurs, le rendement de fabrication à grande échelle — la proportion de puces fonctionnelles par wafer — détermine le coût réel et la compétitivité commerciale. C’est là que TSMC excelle depuis des années, avec des rendements élevés qui permettent des prix compétitifs pour Apple, NVIDIA, AMD et Qualcomm.

Intel Foundry face au défi commercial

La crédibilité technique ne suffit pas dans le marché des fonderies avancées. Les grands concepteurs de puces cherchent des garanties sur le rendement, les outils EDA matures, l’emballage, le support et la capacité industrielle fiable. Intel doit construire cette confiance avec une discipline d’exécution — ce qui a précisément manqué lors des retards répétés de ses nœuds précédents.

La compatibilité entre 18A et 18A-P est une carte stratégique intelligente. Plutôt que de forcer un saut complet, Intel propose une évolution progressive qui réduit les barrières à l’adoption. Un client ayant déjà investi dans un design 18A peut migrer vers 18A-P avec moins de friction, un argument concret face à la certitude de TSMC. À titre de comparaison, la chaîne d’emballage de puces reste un défi même pour les acteurs les plus organisés de la filière.

GaN, CFET et ruthénium : les recherches qui préparent l’après-18A

Au-delà de 18A-P, Intel a présenté des pistes de recherche pour les générations futures. Trois axes retiennent l’attention :

• CFET : des inverseurs monolithiques avec dispositifs NMOS et PMOS empilés verticalement à un pitch de grille de 45 nm, une voie pour augmenter la densité au-delà des transistors gate-all-around.
• GaN sur silicium : une intégration monolithique sur wafers de 300 mm, combinant dispositifs de puissance en nitrure de gallium avec un bloc de contrôle numérique d’environ 1 000 portes. Pertinent pour la gestion d’énergie dans les systèmes compacts.
• Ruthénium subtractif + airgaps : Intel annonce jusqu’à 35 % de réduction de capacitance par rapport au cuivre. Aux nœuds les plus avancés, ce sont les interconnexions — pas les transistors — qui limitent les gains de performance.

La connexion avec le nitrure de gallium est d’actualité au-delà d’Intel : la technologie GaN est au centre d’un affrontement juridique majeur entre Innoscience et Infineon en Chine, signe que cet espace technologique est désormais très disputé.

L’IA comme accélérateur de pression sur les fonderies

Les accélérateurs d’IA requièrent plus de performance par watt, une densité énergétique croissante et une intégration complexe. Les centres de données se heurtent à des limites de refroidissement et d’alimentation électrique. Dans ce contexte, une réduction de 18 % de la consommation à performance équivalente — reproduite sur des millions de puces — représente un gain substantiel.

Pour autant, Intel ne domine pas encore la fabrication de puces IA pour clients externes. La combinaison de nœuds avancés, d’emballages chiplet et de capacités industrielles sera déterminante. Les goulots d’étranglement dans la chaîne des semi-conducteurs IA dépassent le seul nœud de gravure — des composants comme les films ABF sont des contraintes peu visibles mais réelles pour toute montée en volume.

Une étape nécessaire, pas un tournant décisif

18A-P réduit le risque technique de la feuille de route d’Intel et renforce son argumentaire auprès des clients déjà orientés vers 18A. Mais la conquête du marché foundry se gagnera par la confiance, les livraisons et la qualité de la production en volume. Intel dispose maintenant d’arguments techniques solides pour s’asseoir à la table — il reste à convertir ces avancées en commandes concrètes.

FAQ — Intel 18A-P et l’industrie des fonderies

Qu’est-ce qu’Intel 18A-P et en quoi diffère-t-il de 18A ?

Intel 18A-P est la première évolution de performance de la famille 18A. Il offre +9 % de performance à puissance égale (ou -18 % de consommation à performance égale) tout en maintenant la compatibilité de règles de conception avec 18A, ce qui permet de réutiliser les designs existants sans repartir de zéro.

Que signifie concrètement la « production de risque » pour les clients d’Intel Foundry ?

La production de risque permet aux clients de commencer à valider leurs designs et préparer leurs produits avant la production de masse. C’est une étape préparatoire qui valide le processus, les rendements préliminaires et la préparation industrielle, sans garantir encore les volumes ou les coûts à grande échelle.

RibbonFET et PowerVia sont-ils des technologies propres à Intel ?

RibbonFET est l’implémentation Intel des transistors gate-all-around, une architecture également développée par Samsung et TSMC sous d’autres noms. PowerVia, l’alimentation par la face arrière du wafer, est une approche plus distinctive développée en interne qui réduit la congestion sur la face principale du circuit.

Pourquoi le ruthénium intéresse-t-il Intel pour ses générations futures ?

Le ruthénium est exploré comme matériau d’interconnexion pour remplacer le cuivre aux nœuds les plus avancés. Intel annonce jusqu’à 35 % de réduction de capacitance, ce qui améliore la performance et réduit la consommation dans les couches métalliques. C’est un enjeu clé car à partir d’un certain niveau de miniaturisation, les interconnexions — et non les transistors — sont le facteur limitant.

Intel peut-il concurrencer TSMC dans les puces IA avec 18A-P ?

Techniquement, 18A-P est compétitif sur les performances et la consommation. Commercialement, Intel doit encore démontrer des rendements de production à grande échelle, une chaîne EDA mature et un écosystème d’emballage solide. TSMC bénéficie de relations de long terme avec Apple, NVIDIA et AMD — un avantage qui ne se comble pas avec des annonces techniques seules.
