Samsung Electronics a commencé à déployer une étape clé dans la prochaine génération de mémoires avancées : l’inspection non destructive du hybrid bonding. Selon le média sud-coréen TheElec, la société valide déjà de nouveaux équipements capables de détecter des microdéfauts sur les interfaces de liaison, avec Onto Innovation en tant que fournisseur parmi les plus avancés à ce stade initial. Bien que Samsung n’ait pas encore officiellement communiqué de manière détaillée sur ces outils, volumes ou calendrier, cette démarche s’inscrit dans une tendance que l’entreprise a déjà évoquée publiquement : l’évolution du HBM vers des architectures plus denses, plus chaudes et beaucoup plus exigeantes à fabriquer.

Le point central réside dans le type de défaut que l’on souhaite éviter. Dans le processus de hybrid bonding, de petites cavités, désalignements ou défauts à l’interface peuvent compromettre des wafers précieux ou des piles de mémoire de plus en plus coûteuses. Or, la méthode optique conventionnelle commence à montrer ses limites, en particulier lorsqu’il s’agit de couches métalliques, d’structures empilées ou de matériaux opaques. C’est pourquoi l’intérêt se tourne vers des technologies non destructives basées sur l’ultrason, les rayons X ou le laser, capables de « voir » au-delà de la surface sans endommager le produit lors du contrôle qualité.

Onto Innovation prend une longueur d’avance dans une course encore ouverte

Selon TheElec, Onto Innovation aurait déjà mis en place un programme conjoint de développement avec Samsung et aurait fourni des équipements pour validation en ligne de production. Cette information, issue de sources du secteur citées par le média, doit être comprise comme un indicateur de la chaîne d’approvisionnement plutôt que comme une déclaration officielle de Samsung. Cependant, le contexte externe soutient que Onto gagne du terrain dans ce domaine. La société a annoncé le 16 mars le lancement de son système Dragonfly G5, précisant qu’un grand fabricant de HBM a testé l’équipement, l’a sélectionné pour l’inspection 2D lors du déploiement de HBM4, avec des livraisons prévues dès le deuxième trimestre 2026. Bien que ce client ne soit pas identifié, le calendrier correspond aux mouvements attribués à Samsung, ce qui est clairement évocateur.

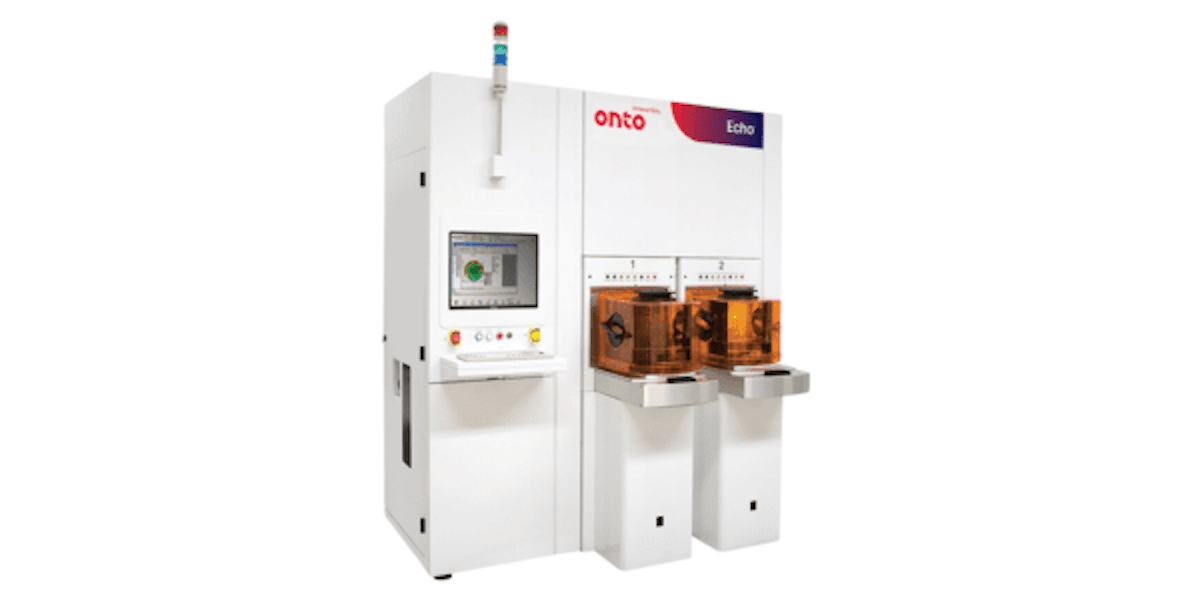

Le potentiel de Onto ne se limite pas à l’inspection visuelle classique. La société exploite depuis un certain temps des techniques acoustiques ultrarapides appliquées à l’emballage avancé. En documentation technique publiée en 2025, elle décrit, en collaboration avec Samsung Electronics, comment sa technologie d’ultrasons en picosecondes peut mesurer l’épaisseur de métaux et des structures d’interconnexion dans des paquets haute performance pour l’IA. Le principe est sophistiqué, mais l’idée reste simple : un impulsion laser génère une onde acoustique qui traverse la structure, rebondit sur les interfaces internes, puis une autre sonde laser détecte le retour afin de reconstruire une image que l’inspection optique ne peut pas atteindre avec suffisamment de précision.

Cette capacité est particulièrement précieuse pour le hybrid bonding, où la qualité de l’union entre couches détermine non seulement la performance électrique, mais aussi la dissipation thermique, la fiabilité et le rendement final du procédé. Onto souligne également que sa méthode PULSE est non destructive et sans contact, conçue pour des mesures multi-couches en ligne sur des wafers de production, un aspect de plus en plus critique à mesure que le backend devient aussi précis et complexe que le frontend.

Le HBM 16 couches impose de changer la stratégie d’inspection

Ce qui rend cette nouvelle particulièrement significative, c’est le moment où elle survient. Samsung a profité du NVIDIA GTC 2026 pour présenter sa technologie HCB, ou hybrid copper bonding, affirmant que cette méthode permettra à la prochaine génération de HBM d’atteindre 16 couches ou plus, tout en réduisant de plus de 20 % la résistance thermique par rapport au thermal compression bonding (TCB). Elle a également dévoilé, pour la première fois, le HBM4E à 16 Gbps par pin et 4,0 To/s de bande passante, tout en positionnant son HBM4 en production de masse pour la plateforme NVIDIA Vera Rubin. En d’autres termes, Samsung ne parle pas d’un projet lointain, mais d’une feuille de route concrète pour des mémoires de très haute densité.

Quand une entreprise cherche à empiler davantage de couches, réduire la résistance thermique et augmenter le rendement par pin, l’inspection de l’interface cesse d’être un simple détail de fabrication pour devenir un vrai facteur de compétitivité. Plus l’empilement est dense, plus il coûte cher de découvrir tardivement un défaut d’union. Et plus la pièce ou le stack HBM est précieux, plus la pression pour détecter rapidement les défauts sans détruire le produit lors du test s’accroît. Dès lors, investir dans de nouveaux outils d’inspection n’est plus un simple accessoire, mais une condition essentielle pour que l’adoption de HBM4E et des générations futures se fasse avec des rendements acceptables.

Un autre aspect industriel est également en jeu. TheElec indique que Samsung ne se limite pas à discuter avec Onto, mais qu’elle coopère aussi avec d’autres fabricants disposant de technologies ultrasonores et de rayons X, y compris plusieurs groupes coréens susceptibles d’adopter ou de lancer des programmes conjoints dès le deuxième trimestre. Si cette hypothèse se confirme, Samsung ne viserait pas uniquement un flux d’inspection plus avancé, mais développerait aussi un réseau de fournisseurs plus diversifié. À une époque où l’IA tend toute la chaîne de valeur du secteur vers ses limites, s’appuyer sur une seule technique ou un seul fournisseur ne semble plus une option viable pour personne.

Contrôle accru du procédé pour une guerre de la mémoire toujours plus exigeante

Les raisons de cette stratégie dépassent largement le cadre du laboratoire. La compétition en HBM se joue aujourd’hui sur le rendement, la consommation, la gestion thermique, la capacité d’empilement et les délais de livraison. Samsung doit améliorer sa position face à des concurrents très solides dans la mémoire avancée, un défi qui implique d’affiner tant le design que le processus de fabrication. L’inspection non destructive du hybrid bonding correspond précisément à cette ambition : réduire les pertes, renforcer la maîtrise de la qualité et préparer le terrain pour des mémoires avec davantage de couches, un débit plus élevé, et moins de marges d’erreur.

Dans ce contexte, il ne s’agit pas seulement pour Samsung de tester de nouvelles machines, mais de déterminer où se situera l’un des futurs goulets d’étranglement de la prochaine génération. Alors que le marché se concentre souvent sur la GPU, l’interposant ou le nœud de fabrication, la valeur croissante se porte aussi sur les technologies permettant de vérifier, d’aligner et de valider un empilement extrême sans détruire la pièce. Si le hybrid bonding devient un élément central du HBM de nouvelle génération, l’inspection de cette liaison deviendra également stratégique.

Questions fréquentes

Qu’est-ce que le hybrid bonding dans les mémoires HBM ?
Il s’agit d’une technique d’assemblage avancée qui connecte directement des surfaces de cuivre entre chipsets ou wafers, sans recourir à des microbonds comme dans d’autres méthodes. Par rapport au thermal compression bonding, cette technique permet de réduire la résistance thermique et d’améliorer les caractéristiques électriques, un point crucial pour des mémoires empilées de plusieurs couches.

Pourquoi Samsung a-t-elle besoin de nouveaux équipements d’inspection pour le hybrid bonding ?
Parce que les défauts internes, tels que cavités ou désalignements à l’interface, sont difficiles à détecter avec la simple optique et peuvent ruiner des wafers ou stacks HBM très coûteux. Les techniques non destructives modernes permettent d’inspecter des couches opaques et des structures enfouies sans endommager le produit.

Quel rôle joue Onto Innovation dans cette évolution ?
Onto apparaît comme le fournisseur le plus avancé dans la chaîne. La société a annoncé qu’un grand fabricant de HBM a choisi son système Dragonfly G5 pour la montée en cadence de HBM4, après avoir déjà collaboré avec Samsung sur la métrologie ultrasonique pour l’emballage avancé.

Cela confirme-t-il que Samsung utilisera le hybrid bonding pour HBM4E ou HBM5 ?
Samsung a présenté lors du GTC 2026 sa technologie HCB pour HBM de 16 couches ou plus, en la reliant à des améliorations thermiques par rapport au TCB. Cela indique clairement cette orientation, même si la société n’a pas encore dévoilé tous ses plans produits par produits.

via : thelec.kr
