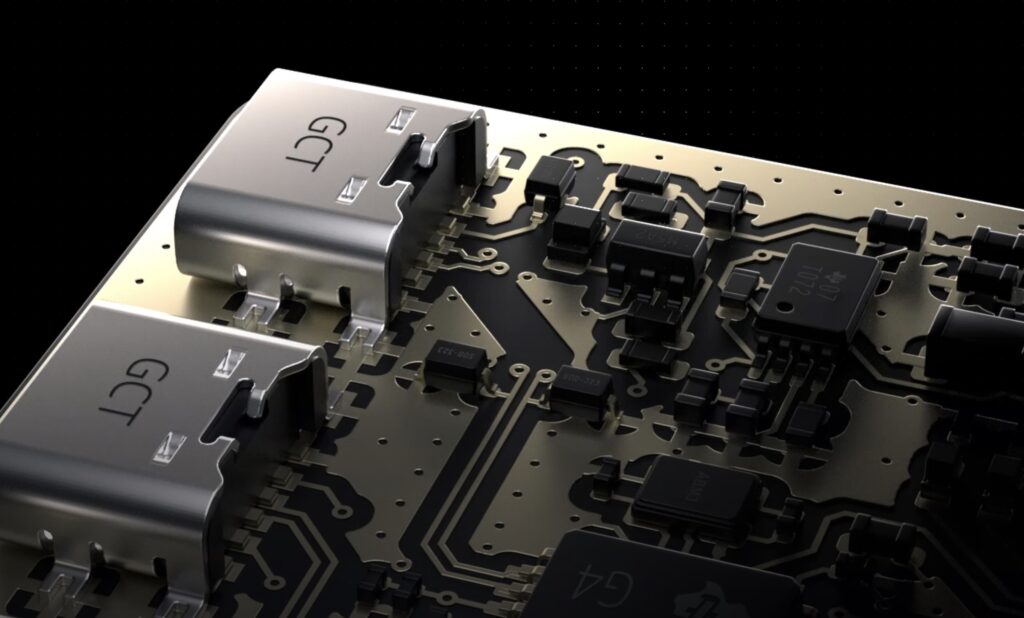

Itera, une startup deep tech basée à San Francisco, promet de changer la façon dont les ingénieurs électroniciens testent leurs circuits. L’entreprise vient de lever 12 millions de dollars en seed auprès d’Upfront Ventures, Costanoa Ventures et Colle Capital, et présente un prototype de ce qu’elle appelle la première plateforme de circuit fluide : un substrat en verre avec du métal liquide reconfigurable qui permet de modifier les connexions d’un circuit sans fabriquer une nouvelle PCB.

La promesse est audacieuse : passer d’un cycle d’itération de plusieurs semaines à moins de 60 secondes pour chaque modification. Itera parle même d’une accélération jusqu’à 1 000 fois par rapport au prototypage traditionnel. Ces chiffres n’ont pas encore de validation publique indépendante, mais l’orientation répond à un vrai problème de l’industrie électronique.

Le problème réel : le hardware itère trop lentement

Le développement logiciel bénéficie de boucles de retour très courtes. Un développeur écrit, compile, teste et corrige en quelques secondes ou minutes. Dans le hardware, ce cycle s’étire. Un ingénieur conçoit une PCB, passe commande chez un fabricant, attend de quelques jours à plusieurs semaines, récupère la carte, monte les composants, fait des tests, et si quelque chose ne fonctionne pas, repart au début. Itera situe ce cycle entre deux et six semaines par itération dans des projets standard.

Pour des startups hardware, des équipes automobile ou des sociétés de défense, chaque cycle rajoute du coût et du retard. Une erreur de conception détectée tardivement peut bloquer une validation et épuiser un budget de développement avant d’atteindre un design prêt à la production.

Comment fonctionne la technologie

La technologie repose sur l’électrowetting : un procédé qui manipule la distribution d’un métal liquide conducteur sur un substrat en verre grâce à des champs électriques. Plutôt que des pistes fixes en cuivre gravées sur une PCB classique, les pistes se déplacent physiquement selon les besoins du design. Un ingénieur télécharge son schéma, Itera assemble les composants réels sur le substrat et le circuit est testé depuis les centres américains, avec accès à distance pour l’équipe cliente.

Un avantage avancé par la société : accéder à n’importe quel point interne du circuit, pas seulement aux points de test visibles sur une PCB standard. Pour le débogage et l’analyse de signaux, c’est un élément potentiellement utile. Itera indique aussi qu’un constructeur automobile dans le top 5 mondial et des sociétés de défense ont réservé sa capacité initiale, aux côtés de géants du cloud et de fabricants de puces. Sans noms publiés, ces annonces méritent d’être prises avec précaution.

Les limites que la société n’a pas encore détaillées

L’électronique industrielle est exigeante sur les données techniques : nombre de couches, densité d’interconnexion, impédance, fréquence maximale supportée, intégrité du signal, tolérances thermiques, comportement mécanique, reproductibilité, et compatibilité avec les interfaces haute vitesse. Itera n’a pas encore publié de fiche technique détaillée sur ces points.

PC Gamer a noté le problème : un alliage liquide sur verre ne garantit pas les mêmes propriétés électriques, thermiques et mécaniques qu’une PCB classique en cuivre sur FR-4. La capacitance, le transfert thermique et les limites en fréquence sont des inconnues que les professionnels du hardware ne peuvent pas ignorer. Intel fait face aux mêmes défis dans l’emballage avancé : la densité d’interconnexion et les performances thermiques à haute fréquence restent les vraies barrières dans les systèmes complexes.

Itera se positionne clairement comme un outil de prototypage et de validation, pas un remplacement de la PCB finale de production. Pour les circuits simples ou à fausse fréquence, des fabricants proposent déjà des prototypes express en 24 ou 48 heures. La valeur réelle de la plateforme d’Itera se mesure sur les projets où l’itération rapide vaut plus que la célérité d’une simple PCB basée sur les procédés standards.

Pourquoi l’automobile, la défense et les semi-conducteurs s’y intéressent

L’automobile embarque de plus en plus d’électronique : contrôleurs d’axe, modules de communication, capteurs LiDAR, architectures centralisées. La validation de chaque variante de design coûte cher en temps et en fabrication. Dans la défense, la confidentialité des designs est une contrainte supplémentaire : la promesse d’Itera de tester dans des centres sécurisés aux États-Unis correspond à cette exigence. La course à la souveraineté industrielle pousse également ces secteurs à rapatrier certaines phases de développement vers des prestataires basés sur le sol américain ou européen.

Pour les fabricants de semi-conducteurs, tout outil qui accélère la validation d’une interface ou le test d’un circuit de référence peut faire gagner des semaines dans un planning de développement. Si la plateforme tient ses promesses sur des circuits réels à fréquences élevées, elle pourrait intéresser des équipes qui passent aujourd’hui plusieurs mois entre les itérations de cartes d’évaluation.

La vraie épreuve sera les premiers clients qui publient des résultats mesurables. 12 millions de dollars permettent à Itera de sortir du laboratoire et de passer aux preuves industrielles. La technologie est intréessante, la problématique réelle, et les investisseurs y ont cru. Le reste dépend de ce que les ingénieurs diront une fois qu’ils auront utilisé la plateforme sur de vrais projets.

Questions fréquentes

Qu’est-ce que la plateforme de circuit fluide d’Itera ?

Un système de prototypage utilisant un substrat en verre et du métal liquide reconfigurable par électrowetting. Il permet de modifier les connexions d’un circuit en moins de 60 secondes sans fabriquer une nouvelle PCB.

Itera vend-elle des PCB classiques ?

Non. Son modèle est l’EaaS (Electronics as a Service) : les clients téléchargent leurs designs, Itera monte les composants et teste les circuits dans ses centres sécurisés aux États-Unis.

Peut-elle remplacer une PCB de production en série ?

Non. La plateforme est un outil de prototypage et de validation, pas un substitut à une PCB finale. Une fois le design validé, la production en série passe par les procédés classiques (cuivre sur FR-4 ou autre substrat).

Quelles sont les limites non encore dévoilées de la technologie ?

Itera n’a pas publié de fiches techniques détaillées sur la densité de couches, l’intégrité du signal à haute fréquence, les limites thermiques ou la reproductibilité industrielle. Ces paramètres sont décisifs pour savoir à quel type de projets la plateforme peut s’appliquer.

Qui a investi dans Itera ?

Le tour de table seed de 12 millions de dollars a été mené par Upfront Ventures, Costanoa Ventures et Colle Capital.
