Intel Foundry concentre ses efforts sur l’un des marchés les plus sensibles et stratégiques de l’industrie des semi-conducteurs : celui des systèmes aérospatiaux, de défense et gouvernementaux. Dans un nouveau document technique et un article de contexte rédigé par Tao Zhou, ingénieur principal chez Intel, la société souligne que de nombreuses plateformes critiques dépendent encore de microélectronique vieillissante, ce qui creuse l’écart entre les exigences opérationnelles actuelles et la capacité réelle des systèmes déployés. La proposition d’Intel repose sur une combinaison de nœuds avancés, de chiplets, de packaging hétérogène et de fabrication sécurisée aux États-Unis.
Il ne s’agit pas d’une annonce produit finale ni d’un contrat spécifique avec le Département de la Défense des États-Unis, mais d’un positionnement clair pour faire d’Intel Foundry un partenaire de modernisation pour des charges où la densité de calcul, la sécurité des communications, la préparation à l’IA ainsi que les limitations en taille, poids, puissance et coût — le critère SWaP-C — sont cruciales. Intel présente cette approche comme une voie pour moderniser des systèmes critiques sans dépendre d’une seule technologie, mais en s’appuyant sur une écosystématique plus large englobant processus, encapsulage, montage et tests.
Intel 18A souhaite devenir l’élément central de cette modernisation
Le cœur de la stratégie d’Intel repose sur la famille Intel 18A. La société rappelle que ce nœud intègre deux de ses grandes innovations technologiques : RibbonFET, leur transistoare à porte entièrement entourée (gate-all-around), et PowerVia, leur architecture d’alimentation par le côté arrière. Selon la documentation officielle d’Intel Foundry, 18A est déjà présenté comme une technologie prête pour des projets clients et comme leur atout majeur pour des conceptions avancées fabriquées en Amérique du Nord.
Dans son message adressé au secteur aérospatial et de la défense, Intel affirme qu’à performance équivalente, le nœud 18A peut offrir jusqu’à deux fois plus de rendement qu’Intel 16, consommer cinq fois moins d’énergie pour une même performance, et permettre une densité dix fois supérieure. Ces chiffres, issus d’analyses internes, doivent être considérés comme des références du fabricant, non comme des comparaisons indépendantes vérifiées par des tiers. Néanmoins, ils illustrent la tendance que la société veut mettre en avant : que la nouvelle génération de nœuds ne sert pas seulement aux CPU ou accélérateurs commerciaux, mais aussi aux plateformes soumises à des contraintes strictes de consommation, d’espace et de robustesse opérationnelle.
Intel propose également deux variantes particulièrement pertinentes pour ce marché. Intel 18A-P est une version optimisée pour équilibrer haute vitesse logique et consommation ultrabaise, tandis que Intel 18A-PT, encore en développement, intégrerait un wafer de base alimenté par la face arrière avec TSV passifs et unions hybrides pour faciliter des architectures 3DIC haute performance. Ce dernier point est crucial, car il indique une orientation vers des systèmes hétérogènes plus complexes où la performance ne dépend pas uniquement du noyau principal mais aussi de l’interconnexion de plusieurs wafers spécialisés.
Le packaging devient un élément stratégique

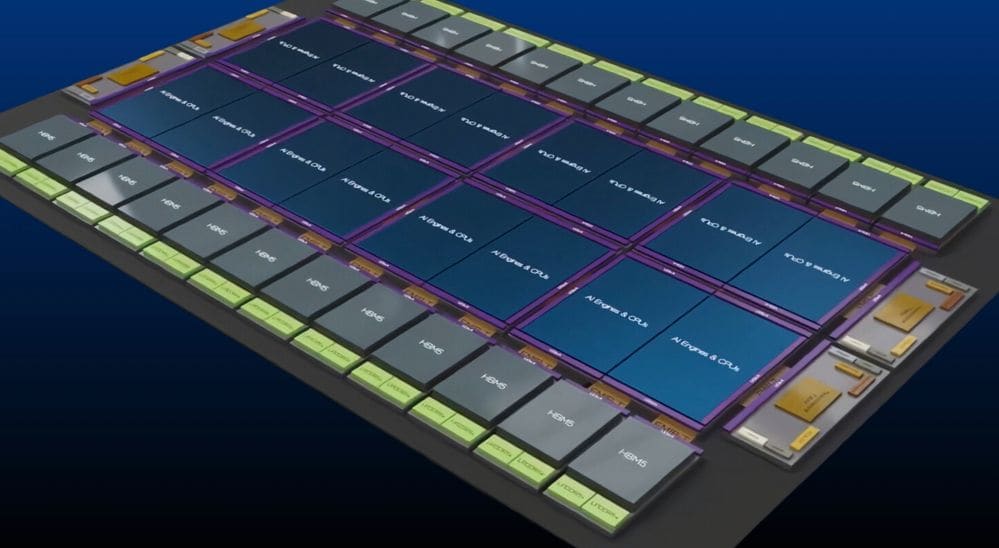

Une autre composante essentielle réside dans le packaging avancé. Intel Foundry insiste sur le fait qu’il ne suffit plus d’améliorer un wafer seul ; l’intégration de plusieurs chiplets à haut débit et faible latence est désormais indispensable. La documentation destinée au secteur de la défense met en avant des technologies telles que EMIB 2.5D, Foveros, Foveros Direct 3D et EMIB-T, cette dernière étant conçue pour des formats de très grande taille, offrant une meilleure distribution de puissance et de signal grâce à l’utilisation de TSVs.
Ce discours s’inscrit dans la stratégie globale d’Intel Foundry, qui se présente comme líder dans le packaging différencié, avec pour objectif d’atteindre 1 trillion de transistors par paquet d’ici 2030. Pour le secteur de la défense, cette capacité se traduit par des applications comme l’avionique, le radar ou les communications sécurisées, où l’Heterogeneous Integration ne permet pas seulement de maximiser la densité, mais aussi d’accélérer les mises à jour modulaires et de réduire la dépendance à des designs monolithiques plus rigides.
On retrouve également Intel Foundry ASAT, leur solution d’assemblage avancé et de validation, présentée comme une couche adaptée aux systèmes stratégiques, capable de couvrir tout le processus, d’un seul die à la validation finale du système. Dans les marchés de la défense et du gouvernement, cette étape est aussi cruciale que le nœud lui-même, car la traçabilité, le test et l’intégrité de l’assemblage confèrent une valeur industrielle et réglementaire essentielle.
Fiabilité thermique, RF et fabrication fiable en Amérique
Intel consacre également une partie de son document à la gestion thermique, un enjeu de plus en plus critique pour les systèmes à haute performance. La société indique avoir développé des integrated heat spreaders optimisés pour la refroidissement liquide et, selon ses évaluations internes préliminaires, ces solutions pourraient offrir plus de trois fois l’efficacité thermique des designs refroidis à l’air. Bien que ces chiffres soient encore internes et à confirmer, ils illustrent la direction prise : avec la puissance croissante des futures générations, la gestion thermique devient une composante stratégique du design, et pas seulement une étape secondaire.
Un autre aspect important concerne l’électronique analogique et la RF. Intel affirme que le nœud 18A combine une logique numérique dense et efficace avec des capacités analogiques à haute vitesse adaptées à l’échantillonnage RF direct, ce qui le rend intéressant pour les radars avancés et les communications sécurisées à large bande passante. La société collabore également avec UMC sur un procédé 12 nm destiné aux transceiveurs RF, satellites et électronique à faibles coûts, en précisant que ce procédé ne sera pas éligible pour des applications de défense américaines, comme indiqué dans ses notes techniques.
La dimension politique et industrielle est aussi présente avec la participation d’Intel à des programmes gouvernementaux. La société rattache son offre à des initiatives telles que RAMP-C et SHIP, deux programmes américains visant à donner accès à des technologies avancées de processus et de packaging pour l’écosystème de défense. En janvier 2025, Intel expliquait que RAMP-C permettait aux clients industriels de la défense d’accéder à Intel 18A et aux solutions de packaging avancé pour la prototypage et la fabrication de grande série. Par ailleurs, le programme SHIP a été défini par Qorvo et le DoD comme une voie pour garantir un accès pérenne à un packaging hétérogène de dernière génération via des flux de production commerciale. Enfin, Intel a bénéficié en 2024 d’un financement fédéral pouvant atteindre 3 milliards de dollars pour le programme Secure Enclave, qu’elle présente comme la continuité de ses efforts pour une fabrication sûre et domestique.
Dans l’ensemble, Intel cherche à bâtir une narrative claire : elle peut fournir non seulement des nœuds avancés, mais aussi une voie de modernisation complète, fabriquée aux États-Unis, pour des systèmes sensibles. La grande question demeure : dans quelle mesure cette promesse se traduira-t-elle en programmes concrets, conceptions déployées et contrats long terme ? En défense, la technologie est essentielle, mais la confiance industrielle et la fiabilité institutionnelle pèsent encore davantage.
Questions fréquentes
Qu’a précisément présenté Intel pour le secteur aérospatial et de défense ?
Intel n’a pas lancé de produit final fermé, mais une proposition de modernisation basée sur Intel 18A, chiplets, packaging avancé, assemblage et test, destinée aux systèmes aérospatiaux, de défense et gouvernementaux.
Quel rôle joue le nœud Intel 18A dans cette stratégie ?
Il constitue la principale technologie de référence. Intel le présente comme leur nœud avancé pour les clients, avec RibbonFET et PowerVia, et l’associe à des améliorations notables en densité, efficacité et performance face à Intel 16, spécialement pour des charges limitées par SWaP-C.
Quels programmes gouvernementaux américains soutiennent cette orientation ?
Intel relie son offre à RAMP-C, SHIP, et a également reçu jusqu’à 3 milliards de dollars dans le cadre du programme Secure Enclave, destiné à renforcer la fabrication fiable de semi-conducteurs avancés pour le gouvernement américain.
Le procédé conjoint Intel-UMC de 12 nm est-il destiné aux applications militaires américaines ?
Non. Le document indique clairement que ce procédé 12 nm avec UMC n’est pas éligible pour des applications de défense américaines, mais qu’il peut être utilisé pour RF, satellites et électronique sensible à moindre coût.
