Dans la course aux puces d’Intelligence Artificielle, l’attention se porte souvent sur les grandes usines et les nœuds de dernière génération. Pourtant, il existe une réalité moins visible — mais tout aussi déterminante : sans les machines permettant de déposer, graver et structurer des matériaux à l’échelle nanométrique, les accélérateurs qui soutiennent aujourd’hui les centres de données, la haute performance en calcul ou même le gaming n’auraient pas lieu d’être.

C’est dans ce contexte que joue Lam Research, l’un des fournisseurs majeurs d’équipements pour la fabrication de semi-conducteurs. Basée à Fremont (Californie) et cotée à la Nasdaq sous le ticker LRCX, cette entreprise conçoit et fabrique des outils utilisés par les grands fabricants de puces pour réaliser des processus critiques sur les wafers, tels que la dépôt de couches minces, le gravage (etch), le nettoyage ou le stripping de photoresist. En somme : Lam ne vend pas simplement des « puces », mais une technologie industrielle essentielle permettant de construire ces dernières avec précision et répétabilité à grande échelle.

Dans cette optique, il est pertinent de rappeler pourquoi un simple annonce « industriel » — comme la fabrication, aux États-Unis, d’un nouvel équipement — revêt une importance stratégique. Lam a concentré ses efforts sur son site de Tualatin (Oregon), dans la région métropolitaine de Portland, où est assemblé et validé son nouveau système VECTOR® TEOS 3D. Ce système de dépôt est conçu pour répondre aux goulets d’étranglement du packaging avancé, une discipline de plus en plus critique pour les puces 3D utilisées en IA et en HPC.

VECTOR® TEOS 3D : lorsque le packaging devient le nouveau terrain de bataille

Le packaging avancé n’est plus un « pas final » mineur. L’industrie empile désormais des chiplets, augmente la densité et utilise des interconnexions complexes pour améliorer les performances sans simplement réduire la taille des transistors. Dans ce contexte, Lam positionne VECTOR® TEOS 3D comme un outil dédié à une problématique précise : combler les espaces (gapfill) entre puces et structures 3D avec des films diélectriques épais, évitant ainsi la formation de défauts et garantissant une uniformité sur des wafers pouvant présenter des courbures exigeantes.

Le fabricant décrit le système comme capable de fournir des films diélectriques « ultra épais » pour le gapfill, jusqu’à 60 micromètres. Il met en avant sa capacité à traiter des défis d’intégration par empilement de dies, notamment sur des wafers présentant un « bow » (courbure) élevé. En pratique, il s’agit d’un élément supplémentaire dans une tendance industrielle : quand le semi-conducteur devient tridimensionnel, la fabrication nécessite des outils spécialisés.

Lam présente ce lancement comme une extension de son catalogue d’outils « made in USA » destinés à une clientèle mondiale. Elle mentionne également d’autres plateformes fabriquées aux États-Unis, telles que Flex®, Kiyo® et SABRE® 3D, qui couvrent différentes étapes du processus de fabrication.

Une fabrication qui ne ressemble pas à une « chaîne de montage »

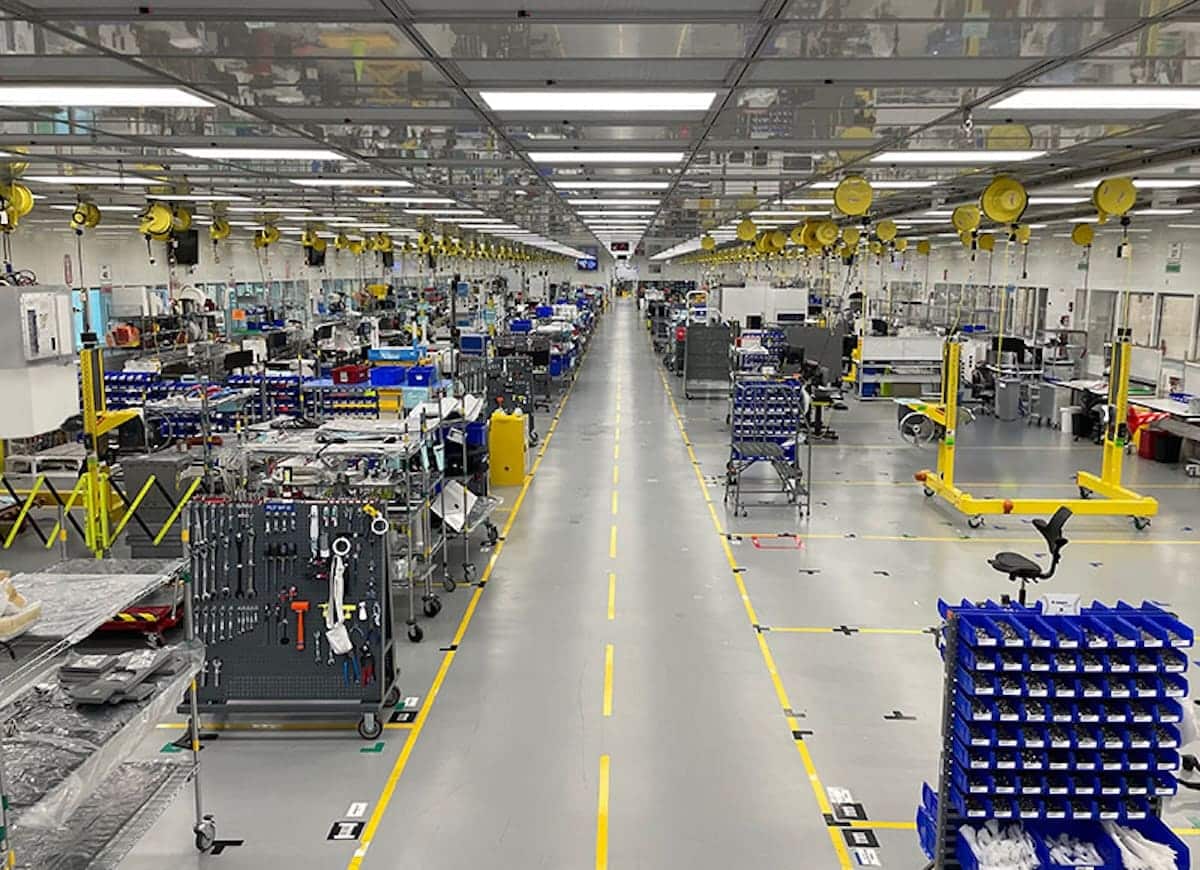

Un aspect que Lam met en avant depuis Tualatin est que l’environnement de production s’éloigne de l’image classique d’une chaîne de montage linéaire. L’usine est organisée autour de deux équipes qui travaillent littéralement « face à face » : Pilot Engineering et Manufacturing/Assembly. Leur proximité ne serait pas qu’un détail pratique : elle permet que le design du processus, le flux d’assemblage et la résolution des incidents se fassent presque en temps réel.

Selon la société, l’équipe de Pilot Engineering définit la configuration de montage de l’outil au sein de l’usine, optimise son design en collaboration avec le groupe de produits, et établit également la procédure de test final pour s’assurer que le système répond aux spécifications avant envoi au client. De leur côté, les opérateurs en fabrication ont pour objectif opérationnel de faire un « strike plasma », c’est-à-dire de lancer l’énergie pour vérifier que le système est prêt à fonctionner avant sa livraison.

Ce type de coordination efficace, sans lourdeurs bureaucratiques ni attentes prolongées entre services, est particulièrement précieux lors du lancement d’une nouvelle ligne de produit et d’un processus industriel encore en phase d’affinement.

Talents locaux, formation technique et équipes pluridisciplinaires

Lam insiste également sur la composition de ses équipes à Tualatin. La société indique que l’usine rassemble des employés aux parcours et origines variés, formés notamment via l’écosystème éducatif local : Portland Community College, Clackamas Community College, ainsi que Oregon State University, Oregon Institute of Technology et Portland State University, parmi d’autres établissements de la région.

Les profils sont pluridisciplinaires : ingénieurs en fabrication, électriciens, mécaniciens, techniciens en industries ou en software, ensemble avec des opérateurs spécialisés en montage de prototypes, des experts en troubleshooting et des équipes de test. La vision est claire : en fabrication avancée, « serrer une vis » ne suffit pas. Il faut des compétences transversales et une capacité d’apprentissage continu, car le produit et le processus évoluent simultanément.

Sécurité et fidélisation : un avantage concurrentiel peu évoqué

Lam insiste également sur un autre aspect : la sécurité comme pilier de sa culture d’entreprise. La société affirme que son site de Tualatin a été reconnu dans le cadre du Voluntary Protection Program (VPP) de l’OSHA, un programme distinguant les organisations disposant de systèmes efficaces de sécurité et de santé au travail, avec un taux d’incidents inférieur à la moyenne sectorielle. Lam ajoute que ce campus est le plus grand employeur d’Oregon bénéficiant de cette distinction, et qu’il s’est classé en deuxième position au niveau national.

En complément, l’entreprise met en œuvre des mesures concrètes : pratiques de travail optimisées pour réduire les risques, utilisation d’outils et de fixations pour assurer la sécurité sur le poste, ainsi qu’un équipe d’ergonomes et spécialistes en physiothérapie pour soutenir la santé des employés.

Le message est clair : dans un secteur où le talent technique est très convoité, la fidélisation du personnel est aussi essentielle que la maîtrise de la machine. La perte de collaborateurs expérimentés peut représenter une faille stratégique dans des usines où la précision et le savoir-faire sont prioritaires.

Lam Research : quelle importance dans la chaîne mondiale des semi-conducteurs

Pour saisir la portée de cette actualité, il est utile de préciser ce que fait Lam sur le marché. Lam Research est un fournisseur mondial d’équipements de fabrication de wafers et de services associés, utilisés par les fabricants de semi-conducteurs pour réaliser transistors, interconnexions, mémoires avancées et structures de packaging. Son rôle est celui d’un facilitateur technologique : alors que l’industrie adopte de nouvelles architectures (3D, chiplets, HBM, nœuds gate-all-around), elle a besoin d’outils capables de maintenir performances et fiabilité à une échelle. C’est là que des entreprises comme Lam deviennent des acteurs invisibles mais essentiels de l’essor de l’IA.

Avec VECTOR® TEOS 3D, fabriqué en Oregon, Lam renforce aussi un argument industriel porteur aux États-Unis : la capacité à produire localement une technologie critique, sans dépendre entièrement de chaînes d’approvisionnement extérieures. En envoyant ce message à ses clients, l’entreprise leur rappelle que le packaging avancé n’est plus un « complément » mais la nouvelle frontière déterminant qui mènera à la prochaine génération de puces.

Questions fréquentes (FAQ)

À quoi sert un outil de dépôt comme VECTOR® TEOS 3D dans le packaging avancé ?
Il permet de déposer des films diélectriques pour l’intégration 3D et l’empilement de dies, aidant à résoudre les défis de remplissage (gapfill) et à garantir la fiabilité des puces avancées notamment pour l’IA et la haute performance.

Pourquoi le « gapfill » entre les dies est-il crucial dans les puces 3D pour l’Intelligence Artificielle ?
Parce que l’empilement et la haute densité exigent de remplir les espaces de façon uniforme et sans défauts : tout vide ou variation peut compromettre la performance, la stabilité thermique et la fiabilité électrique du circuit.

En quoi consistent la dépôt, le gravage (etch) et le nettoyage dans la fabrication des semi-conducteurs ?
La dépôt ajoute des couches de matériaux ; le gravage enlève du matériau pour définir des structures ; le nettoyage et le strip éliminent résidus et photoresist. Ces étapes essentielles doivent fonctionner parfaitement, car un défaut à l’un d’eux peut rendre la puce non conforme.

Qu’est-ce que le programme VPP de l’OSHA et pourquoi est-il mentionné dans un contexte industriel technologique ?
C’est un programme volontaire qui reconnaît les systèmes avancés de sécurité et de santé au travail. Dans les usines de haute complexité, instaurer une culture de la sécurité peut améliorer la fidélisation, la qualité opérationnelle et la continuité du processus.

source : newsroom.lamresearch
