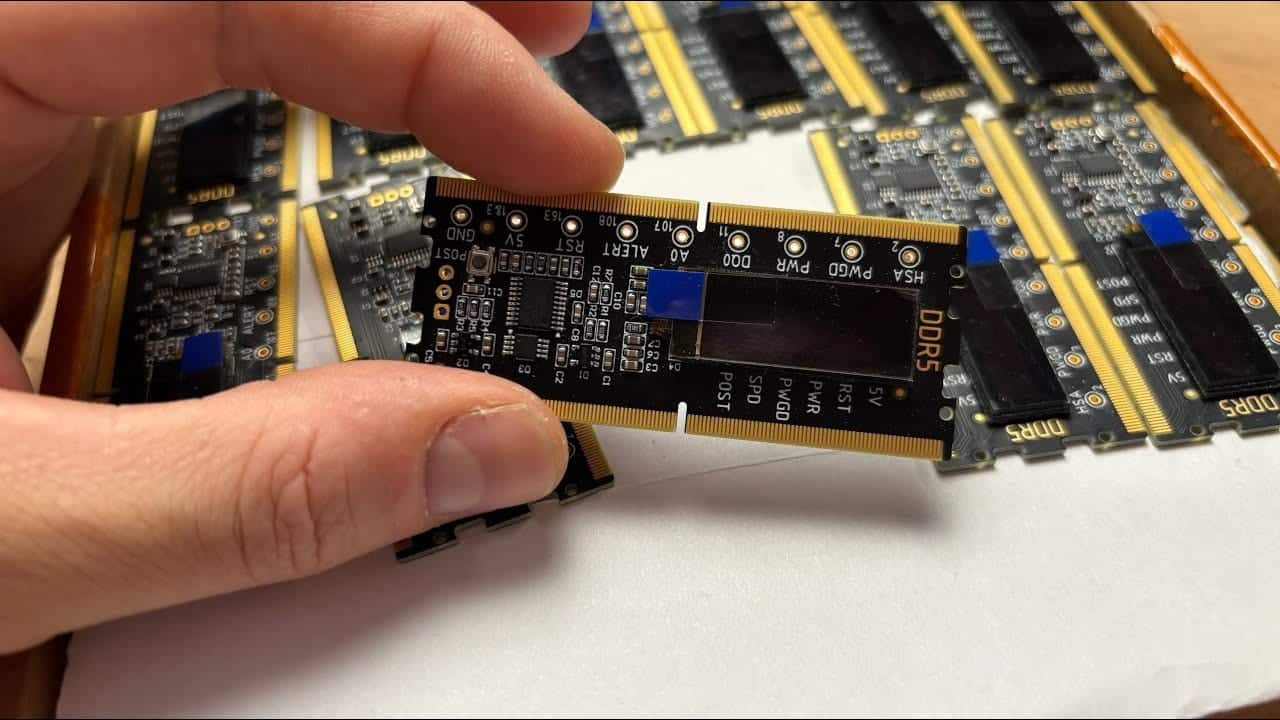

La transition vers DDR5 ne se limite pas à la conception de nouveaux ordinateurs portables et de leurs cartes mères; elle redéfinit également l’écosystème des outils de diagnostic utilisés dans les centres de service. Un technicien russe a conçu un testeur de mémoire DDR5 pour SODIMM intégrant des fonctionnalités jusque-là peu courantes dans ce type d’appareils : le lecture directe du SPD et une écran supportant jusqu’à cinq codes POST récents sur les cartes mères compatibles. Né d’un atelier de réparation et destiné à résoudre des défaillances réelles sur portables, ce dispositif vise plus haut : gagner du temps dans le diagnostic et restreindre les fautes potentielles avec des étapes claires, notamment lorsque d’autres analyseurs échouent face aux complexités de la DDR5.

Il ne s’agit pas d’un lancement commercial classique, mais du fruit des besoins exprimés par un technicien qui, voyant l’utilité dans son propre flux de travail, souhaite le produire pour ses collègues. Malgré cela, l’appareil adopte une série de choix techniques qui le différencient des traditionnels tests de DDR3/DDR4 et l’alignent parfaitement avec les exigences de l’ère DDR5.

Quelles nouveautés apporte-t-il ? Lecture du SPD et codes POST, deux raccourcis qui économisent des heures

Lecture directe du SPD

Le SPD (Serial Presence Detect) stocke sur le module mémoire des paramètres critiques — fréquences, timings et adresses — essentiels pour que la carte mère initialise la RAM correctement. Le testeur permet de accéder directement à ces informations et de vérifier si la communication est active dans cette zone. En réparation concrète, cela réduit considérablement le arbre de décision: si la carte mère ne voit pas le SPD, le problème peut venir du bus de communication, du module lui-même ou de l’étape d’initialisation, évitant ainsi de se perdre en faux diagnostics (par exemple en recherchant des défaillances d’alimentation lorsque le blocage se situe dans le canal de données du SPD).
En pratique, cette lecture évite des recherches inutiles et oriente rapidement le diagnostic vers le lien correct lors de la mise sous tension.

Écran avec codes POST (jusqu’aux cinq derniers, sur cartes mères compatibles)

L’appareil intègre une petite écran LED et une commande dédiée qui permettent d’afficher les cinq derniers codes POST — lorsque la carte mère supporte cette fonction. L’auteur précise que tous les portables ne diffusent pas ces codes ; certains ASUS équipés de cartes “Quanto” le font, offrant au technicien une piste immédiate de l’étape où le démarrage se bloque.
Ce n’est pas une fonction universelle ni un usage quotidien, mais lorsque le cas est compatible, c’est un raccourci puissant : une information précise, une étape précise.

Refonte pour DDR5 : adieu le socket pour les puces flash, bienvenue PMIC et circuits plus avancés

Les habitués des anciens appareils de test se souviendront des zones prévues pour insérer des puces flash pour réaliser des opérations qui, aujourd’hui, ne se pratiquent plus. Le développeur confirme que “presque personne ne les utilisait” et en a profité pour supprimer cet espace dans la nouvelle version DDR5. Le résultat n’est pas anodin : gain de surface et économies d’énergie pour intégrer une circuits plus complet et ajouter un chip supplémentaire (PMIC) qui optimise et gère l’alimentation lors des tests.

Ce PMIC — un gestionnaire de puissance — correspond à l’esprit DDR5, où la gestion énergétique est davantage une caractéristique du module qu’auparavant. Dans le contexte du testeur, sa présence augmente les possibilités de tests dans des scénarios d’alimentation complexes et favorise la détection de problèmes d’énergie qui, auparavant, pouvaient passer inaperçus avec des outils basiques. Il s’agit, concrètement, d’un “upgrade” pensé pour la pratique : cartes de plus en plus compactes, parcours plus denses et points potentiels de panne supplémentaires.

Limits connus : le “reset par slot” AMD peut dérouter si l’on n’y pense pas

Le comportement peut différer selon les plateformes. L’auteur signale une caractéristique importante sur les portables avec CPU AMD (depuis DDR4) : chaque slot RAM possède son propre “reset”, ce qui signifie que le testeur ne montrera pas cette impulsion comme le ferait une signalisation globale (typique chez Intel).
Pour ceux qui ignoreraient cette subtilité, l’absence de reset apparent peut être prise pour une erreur. La connaissance préalable de cette particularité évite de fausses interprétations, en comprenant que, dans ces machines, la signalisation est propre à chaque slot.

Une évolution du contexte : fin de production des testeurs DDR3/DDR4 et focus intégral sur DDR5 SODIMM

Avec ce nouveau modèle, l’auteur confirme que la fabrication de testeurs DDR3 et DDR4 est terminée. La demande ayant disparu, et un parc suffisant d’outils disponibles, les équipements pour ces générations sont désormais rares ou ont été achetés par ceux qui en avaient besoin. La priorité et la croissance se tournent vers DDR5, en particulier SODIMM — le format des portables —, où l’arrivée de nouvelles générations de processeurs et plateformes exige un diagnostic précis pour éviter de longues heures de réparation infructueuse.

Pourquoi cela importe-t-il pour un centre de service spécialisé en portables ?

Parce que chaque minute compte. La réparation mentorale de portables — avec des cartes plus intégrées et moins de possibilités de “procéder par tâtonnement” — nécessite des outils précoces qui donnent des indices rapidement :

• Communication SPD ? Si non, suspectez des lignes, soudures froides, contamination ou dommage à la piste.
• Quel code POST ? Si la carte le montre, cibler si le problème concerne la mémoire, la carte graphique, PCIe, le stockage ou les périphériques.
• Comment fonctionne l’alimentation en DDR5 ? La présence d’un PMIC intégré permet d’observer précisément à un stade qu’on ne pouvait qu’estimer auparavant.

Globalement, ces fonctions réduisent le temps de diagnostic et permettent de justifier si une carte mère est réparante ou doit être remplacée. Ce n’est pas une baguette magique, mais une outil de diagnostic initial parfaitement adapté à la DDR5 SODIMM.

Ce que ce dispositif n’est pas (et ne prétend pas être)

• Ce n’est pas un lecteur universel de POST : il ne recueillera que les cinq derniers codes si la carte mère les affiche, comme certains ASUS avec Quanto.
• Ce n’est pas un substitut à l’équipement spécialisé pour des défaillances complexes : oscilloscopes, analyseurs logiques ou microscopie restent nécessaires en cas de panne avancée.
• Il ne répare pas les modules; il sert uniquement à diagnostiquer et éliminer des causes. La nouvelle architecture DDR5 exige des outils spécifiques, non des héritages DDR3/DDR4.

Cas d’usage en atelier

1. Portables qui ne démarrent pas après un changement de RAM

• Lecture du SPD pour confirmer communication; en cas d’échec, vérifier connecteurs, pistes ou contaminations à l’isopropanol et à la loupe.
• Si le POST est lisible, déterminer la phase précise où ça bloque, puis orienter le diagnostic vers la VRAM iGPU, le stockage ou la BIOS.

2. Intermittences ou écrans noirs

• Valider les lignes d’alimentation avec le PMIC, et écarter une fausse alerte mémoire lorsque la cause est une alimentation défaillante.

3. Plates AMD qui “ne resetent pas”

• Ne pas confondre absence de reset global avec un problème. Sur AMD, le reset concerne chaque slot; documenter cela dans le rapport évite des interrogations inutiles.

Une fabrication “sur mesure” en atelier : peut-elle devenir un produit standard ?

L’origine de ce testeur — conçu par un technicien pour améliorer son flux de travail — explique son accent sur l’efficacité et le dépouillement des options inutiles. Si son créateur envisage de le produire à petite ou moyenne échelle, c’est presque une étape logique : si ça fonctionne en atelier, cela pourra fonctionner ailleurs.
Le charme réside dans son ensemble : SPD visible, codes POST lorsque supportés, PMIC et un design qui considère DDR5 comme une plateforme de base, pas une simple évolution DDR4. Si ce prototype venait à être commercialisé, il pourrait rapidement devenir un outil indispensable pour les centres de réparation spécialisés dans les laptops gaming ou professionnels dernière génération.

Conclusion : DDR5 impose de nouveaux outils, et ce testeur va droit au but

La réparation de portables a toujours été un équilibre entre temps, technique et rentabilité. Avec DDR5 SODIMM, cet équilibre évolue vers des diagnostics plus rapides et précis dès le départ. Ce testeur ne prétend pas être une solution universelle, mais il offre trois réponses rapides :

1. Est-ce que je vois le SPD ?
2. Quel est le dernier code POST enregistré par la carte ?
3. Comment se comporte l’alimentation en DDR5 avec le PMIC à bord ?

Dans un environnement où les outils pour DDR3/DDR4 se font plus rares, se concentrer sur DDR5 est logique. Et si toutes les fonctions sont imaginées par un technicien qui pratique la réparation sans détour, le résultat risque de faire la différence entre un diagnostic lent et un diagnostic professionnel. Reste à voir si ce dispositif sera commercialisé à grande échelle : s’il l’est, nombreux seront les centres de service qui y trouveront un allié précieux pour faire face à la complexité croissante des circuits modernes.
