La course à l’intelligence artificielle rencontre une limite physique : la chaleur. Chaque nouvelle génération de GPU et d’accélérateurs pour l’IA augmente la densité de puissance, avec pour conséquence une élévation de la température que les centres de données doivent dissiper. Microsoft annonce avoir franchi une étape importante dans ce domaine avec un système de refroidissement microfluidique “in-chip” qui, lors de tests en laboratoire, dissipe la chaleur jusqu’à trois fois mieux que les plaques froides (cold plates) actuelles. Cette méthode amène le liquide de refroidissement à l’intérieur même du silicium, là où la génération thermique est concentrée, via microcanaux gravés sur la face arrière du puce et une distribution de flux contrôlée par IA pour cibler les points chauds spécifiques.

Microsoft a testé ce système sur un serveur exécutant des services essentiels d’une réunion Microsoft Teams simulée. Selon ses ingénieurs, en plus d’augmenter la limite thermique, cette technique réduit jusqu’à 65 % l’augmentation maximale de température au sein d’une GPU (variable selon le type de puce et la configuration).

Fonctionnement : de la “froid au-dessus” à la “froid à l’intérieur”

Les plaques froides, omniprésentes dans les configurations à haute densité, supportent un circuit de liquide appliqué sur le boîtier de la puce. Entre la source de chaleur (le die) et le liquide, plusieurs couches atténuent l’échange thermique : TIM (faible conductivité thermique), dispersants, substrats… Le système microfluide supprime ces intermédiaires : il grave des microcanaux — d’au moins la finesse d’un cheveu humain — directement dans le silicium et fait circuler le fluide de refroidissement à travers ces conduits. Ainsi, réduit-on la distance thermique, on diminue les pertes, et on peut utiliser un liquide de refroidissement moins froid pour extraire la même (voire plus grande) quantité de chaleur, avec des bénéfices en efficacité énergétique et en coût opérationnel.

Cette architecture n’est pas triviale : les canaux doivent être profonds assez pour assurer un débit sans obstruction, mais pas au point de affaiblir le die ni compromettre sa stabilité. De plus, le module final doit être st tout à fait hermétique, compatible chimique avec le fluide, nécessitant de nouveaux procédés de gravure. La fabrication doit intégrer ces étapes supplémentaires sans compromettre la production. L’équipe Cloud Operations and Innovation de Microsoft indique avoir testé quatre prototypes en un an pour harmoniser ces défis.

IA inspirée par la nature : canaux bioinspirés

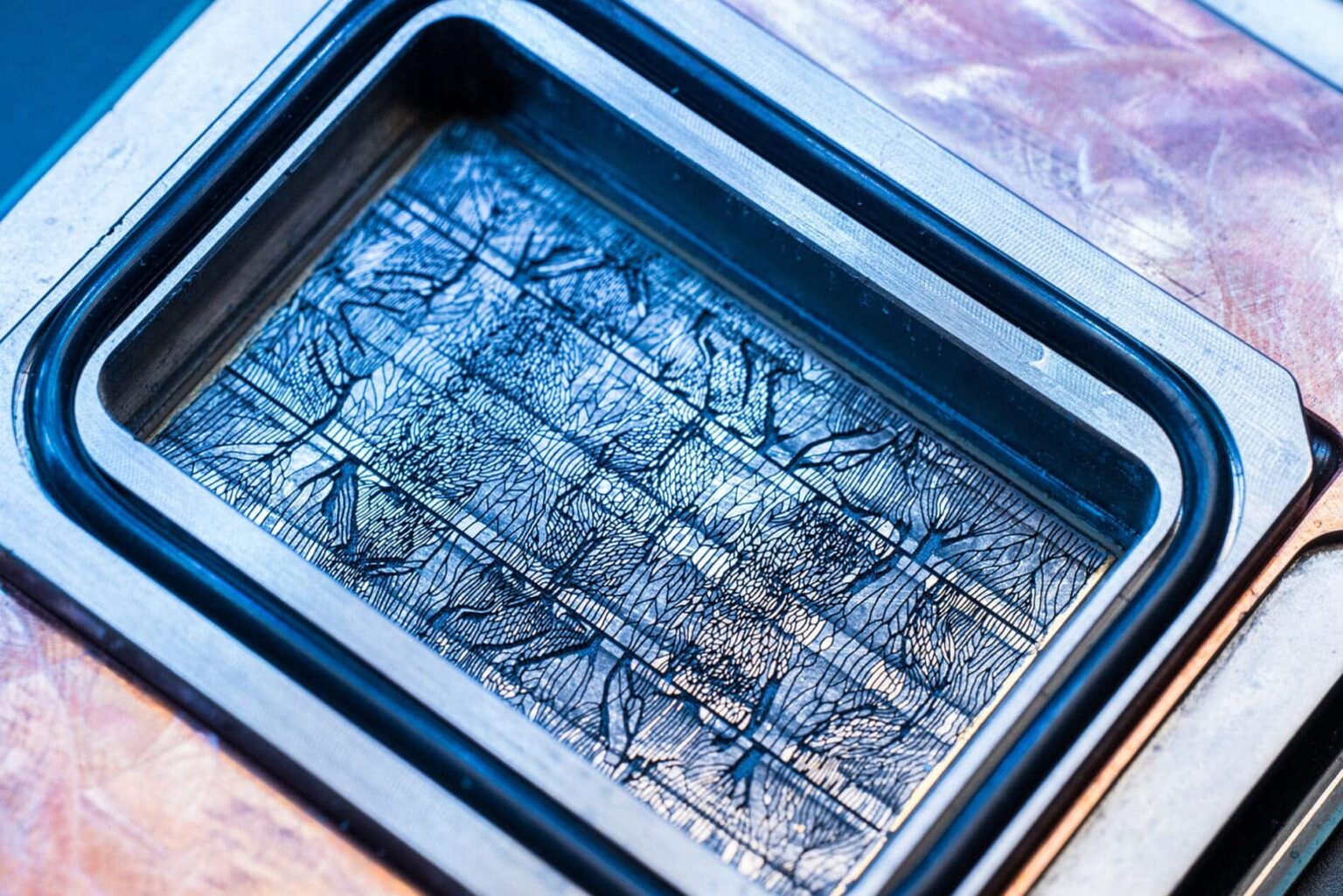

En partenariat avec la start-up suisse Corintis, Microsoft a optimisé la géométrie des microcanaux via un design bioinspiré : au lieu de grilles orthogonales, un schéma ramifié semblable aux veines — comme dans une feuille ou une aile — distribue plus efficacement le flux vers les points chauds. Le système complète cette structure par un modèle d’IA qui identifie les signatures thermiques uniques de chaque puce et dirige le débit précisément là où un refroidissement supplémentaire est nécessaire en fonction de la charge, évitant ainsi les goulets d’étranglement que des canaux uniformes ne peuvent pas régler.

Ce concept s’appuie sur une intuition d’ingénierie systémique : tous les blocs du chip ne chauffent pas de façon identique ni au même moment. En scenarios réels — du transcoding à un kernel d’attention — le profil thermique évolue. Si le refroidissement est adaptatif, le budget thermique disponible pour gérer les pics augmente, offrant une marge de manœuvre pour maximiser la performance sans compromettre la fiabilité.

Pourquoi maintenant ? Le mur des plaques froides

Microsoft met en garde : dans cinq ans, si l’on continue à dépendre principalement des plaques froides “il y aura un plafond” pour la puissance par puce et par rack. La raison est double : d’abord, chaque couche entre liquide et die augmente le coefficient thermique. Ensuite, l’évolution vers des GPU avec plus de HBM, plus d’unités, et des fréquences plus élevées, entraîne une croissance du flux thermique par millimètre, qui dépasse la capacité d’extraction des solutions classiques autour du boîtier.

Le refroidissement microfluidique rapproche le fluide du point d’origine, ce qui éleve la limite thermique et ouvre la voie à de nouvelles architectures : centres de données plus denses (plus de serveurs par mètre), puces 3D empilées avec “piliers” microfluidiques pour faire circuler le liquide entre couches — une image que les ingénieurs comparent aux supports d’un parking multi-niveaux avec le liquide circulant autour.

Au-delà du thermomètre : densité, PUE et overclocking sécurisé

Microsoft relie cette technologie à trois effets systémiques :

• Densité de calcul : en allongeant la limite thermique, il est possible de rapprocher les serveurs sans atteindre des zones à haute température qui pénaliseraient la fiabilité. Moins d’espace entre les serveurs signifie moins de latence entre composants et plus de performance par rack.
• Efficacité énergétique (PUE) : si le liquide de refroidissement n’a pas besoin d’être aussi froid pour assurer le même refroidissement, cela diminuer la consommation d’énergie du système de refroidissement. Moins d’électricité utilisée, ce qui, selon Microsoft, réduit l’impact sur la réseau local.
• Flexibilité opérationnelle : dans des services à charge variable — comme Teams, où les connexions culminent en début de période — la capacité à augmenter temporairement les performances (overclocking contrôlé) sans dépasser les seuils thermiques protège les SLA, tout en évitant de surdimensionner la capacité inactive.

Un casse-tête de matériaux, processus et fiabilité

Ce progrès suscite aussi des questions techniques pour passer du laboratoire à la production :

• Microfabrication : intégrer la gravure des canaux dans la chaîne de fabrication, avec des tolérances strictes et un rendement industriel acceptable.
• Mécanique du package : garantir l’étanchéité, la compatibilité chimique du fluide, la résistance aux cycles thermiques et aux vibrations, tout en permettant la maintenance sans dégradation du chip.
• Qualité et contrôle : détecter microfissures ou obstructions dans ces microcanaux, à l’aide de méthodes non destructives, avec une capacité de réparation raisonnable.
• Standards : établir des interfaces et protocoles communs afin que cette technologie ne devienne pas un écosystème fermé, polluant le coût opérationnel.

Microsoft indique concentrer ses efforts à venir sur la fiabilité (reliability) et l’industrialisation en partenariat avec des fabricants, pour intégrer la microfluidique dans leurs futures générations de chips Cobalt et Maia, tout en explorant sa diffusion via Azure avec des partenaires tiers.

Le contexte : investissement record et approche holistique

Ce développement s’inscrit dans une stratégie globale : ajuster chaque niveau du système cloud — du silicium à la salle — pour maximiser la performance tout en maîtrisant la consommation. Microsoft prévoit d’investir plus de 30 milliards de dollars en capex ce trimestre pour épauler cette stratégie, qui vise à augmenter la capacité, moderniser l’infrastructure et développer des puces optimisées pour les charges clients.

Mais ces puces ne sont qu’un composant d’un système complexe. L’harmonie entre les tableaux, racks, réseaux, fibre et logiciel d’orchestration est essentielle pour que ces avancées thermiques se traduisent en vitesse, stabilité et coût compétitif.

Et pour l’industrie ?

Si la standardisation du refroidissement in-chip se généralise, son influence dépassera le seul secteur des fournisseurs ou des hyperscalers. L’élévation du plafond thermique permettrait d’intégrer davantage de cœurs, mémoire, bande passante, et de créer des puces 3D empilées, conduisant à des centres de données plus petits mais plus puissants. Elle pourrait aussi favoriser la réutilisation de la chaleur résiduelle de meilleure qualité (températures plus élevées et contrôlées), utile pour les réseaux de chaleur ou d’autres processus industriels.

Ce qui complique la donne : une augmentation de la complexité et du coût de fabrication, d’entretien et de réparation. Introduire le liquide à l’intérieur du die augmente le risque de défaut, il faudra donc un bon équilibre entre bénéfice thermique et faisabilité économique. La tendance naturelle suggère d’abord une adoption dans les services premium et à grande échelle, puis une diffusion plus large avec la réduction des coûts.

Questions fréquentes

En quoi la microfluidique diffère-t-elle des plaques froides ?
Les plaques froides extraient la chaleur par dessus le boîtier, tandis que la microfluidique in-chip grave des canaux dans le silicium, faisant circuler le liquide à l’intérieur même du die. Cela réduit la distance thermique, augmente l’efficacité du transfert de chaleur, et permet d’utiliser un liquide moins froid, ce qui peut améliorer l’indice PUE du datacenter.

Quelles améliorations Microsoft a-t-elle réellement mesurées ?
En laboratoire, la technologie affiche jusqu’à trois fois une meilleure évacuation thermique par rapport aux plaques froides, avec des réductions jusqu’à 65 % de l’augmentation de température maximale d’une GPU selon la charge et la conception. La mise en production dépendra du type de puce, du fluide et du procédé utilisé.

Peut-elle permettre le refroidissement de puces 3D empilées ?
Oui, en rapprochant le liquide des points de consommation, cette approche ouvre la voie au refroidissement interne dans des architectures 3D, avec des “piliers” microfluidiques traversant les couches.

Quand pourrait-on la voir en production ?
La technologie est en phase de prototypes avancés et de tests de fiabilité. Les étapes suivantes consistent à industrialiser le procédé avec des partenaires de fabrication, puis à l’intégrer dans les futures générations de puces et centres de données. La date dépendra de l’avancement industriel et de la maturité de l’écosystème.
